Questões de Engenharia Elétrica do ano 2023

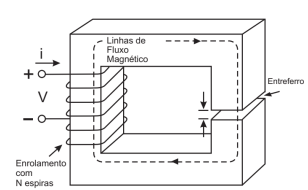

Considerando o circuito magnético e os dados apresentados na Figura 3 e questão, respectivamente, o valor da corrente i, em ampères, necessária para gerar um fluxo magnético no núcleo de 8 Wb é:

As relutâncias do núcleo e do entreferro do circuito magnético apresentado na Figura 3 são 0,3 MA. espira/Wb e 0,7 MA.espira/Wb, respectivamente.

Considerando o número de espiras N = 400, o valor aproximado da indutância L do circuito é:

Considere uma carga trifásica equilibrada, suprida diretamente por uma fonte trifásica senoidal na frequência de 60 Hz. A tensão de linha nos terminais da carga é igual a ?3 × 480 V eficazes. Levando em conta que a potência ativa consumida pela carga é igual a 155,52 kW, com fator de potência 0,9 indutivo, a corrente de linha eficaz para alimentar a carga é igual a:

A chave do circuito apresentado na Figura 2 estava fechada por um longo período e foi aberta em t = 0 s.

Considerando o circuito apresentado na Figura 2, passado o período transitório, ou seja, considerando um longo período após a abertura chave em t = 0 s, o valor da tensão v é:

A chave do circuito apresentado na Figura 2 estava fechada por um longo período e foi aberta em t = 0 s.

Considerando o circuito apresentado na Figura 2, passado o período transitório, ou seja, considerando um longo período após a abertura da chave em t = 0 s, o valor da corrente i é:
