Questões de Engenharia Elétrica do ano 2022

#Questão 1012384 - Engenharia Elétrica, , FEPESE, 2022, Prefeitura de Criciúma - SC, Engenheiro Eletricista

Caso 2

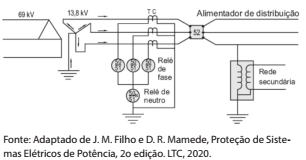

Responda à questão com relação à figura abaixo.

Sabendo que a estrutura representa a saída de um alimentador de uma subestação, qual o elemento indicado pelo número 52?

A) Disjuntor

B) Elo fusível

C) Relé de sobretensão

D) Relé de sobrecorrente

E) Regulador de tensão

#Questão 1012385 - Engenharia Elétrica, , FEPESE, 2022, Prefeitura de Criciúma - SC, Engenheiro Eletricista

O elo fusível é normalmente utilizado para a proteção de transformadores em redes aréas de distribuição.

Analise o texto abaixo em relação ao assunto.

“O elo fusível é instalado normalmente no lado de ...................... tensão e tem a principal função de proteção do transformador contra ........................ na rede de distribuição .........................”

Assinale a alternativa que completa corretamente as lacunas do texto.

A) Baixa • sobrecarga • secundária

B) Baixa • curto-circuito • primária

C) Média • curto-circuito • secundária

D) Média • curto-circuito • primária

E) Média • sobrecarga • primária

#Questão 1012386 - Engenharia Elétrica, , FEPESE, 2022, Prefeitura de Criciúma - SC, Engenheiro Eletricista

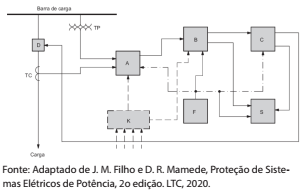

A figura abaixo mostra o esquemático de um sistema de proteção de média tensão.

Imagem associada para resolução da questão

Assinale a alternativa que apresenta qual elemento indicado pela letra D.

A) Transformador de potencial.

B) Transformador de corrente diferencial.

C) Elemento lógico da estrutura de proteção.

D) Disjuntor responsável pela desconexão do sistema.

E) Fonte auxiliar de corrente que supre os diversos elementos envolvidos na proteção.

#Questão 1012387 - Engenharia Elétrica, Máquinas Elétricas, FEPESE, 2022, Prefeitura de Criciúma - SC, Engenheiro Eletricista

Indique a nomenclatura do transformador de corrente (TC) que não possui um primário fixo e é constituído de uma abertura através do núcleo, por onde passa o condutor que forma o circuito primário.

A) TC tipo barra

B) TC tipo janela

C) TC tipo enrolado

D) TC tipo bucha de derivação

E) TC tipo derivação do secundário

#Questão 1012388 - Engenharia Elétrica, , FEPESE, 2022, Prefeitura de Criciúma - SC, Engenheiro Eletricista

Assinale a alternativa correta em relação ao projeto de condutores em instalações de média tensão.

A) Não é permitida a utilização de condutores em paralelo de mesma seção.

B) Não é permitida a torção de condutores unipolares em paralelo.

C) Não é permitida a solda entre condutores de alumínio.

D) Não é permitida a conexão entre condutores de diferentes materiais.

E) Não é permitida a instalação de um único cabo unipolar no interior de um conduto de material condutor.
