Questões de Engenharia Elétrica do ano 2022

Observe a figura abaixo:

Ao ensaiar esse circuito, apresentou-se uma reatância pura de 6?. Substituiu-se essa fonte de tensão alternada por uma fonte DC com tensão constante de 12V. Com a fonte DC, a medida da corrente elétrica no regime permanente passou a valer, em ampère (A):

Observe as curvas abaixo:

Essas formas de onda representam a tensão e a corrente em um circuito alimentado por uma fonte CA, com frequência de 60Hz, e tocam o eixo X ao mesmo tempo. A defasagem demonstrada entre essas senoides é característica de um circuito puramente:

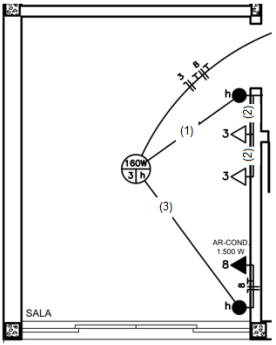

O comando utilizado para acionar o centro de luz do cômodo é denominado interruptor

Para que a instalação ligada ao circuito 3 funcione adequadamente e da forma mais econômica possível, o eletroduto (1) deve conter

A implantação de medidas de eficiência energética, em instalações elétricas de baixa tensão, passa pelos equipamentos de utilização, conforme NBR 16819. Em relação a esses equipamentos, qual ação implica na queda da eficiência energética da instalação?
