Questões de Engenharia Elétrica do ano 2022

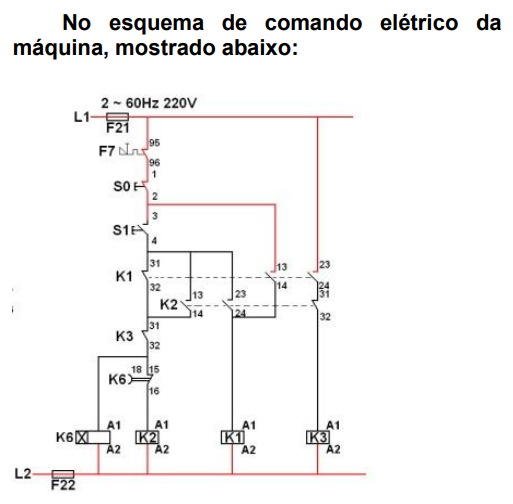

I - O esquema é para aplicação específica a motores com dupla tensão nominal e que disponha de seis terminais.

II - Com este esquema de comando, durante a partida a corrente fica reduzida a ½ da corrente de partida.

III - K1 (13 e 14) e K2 (31 e 32) são, respectivamente auto selo e intertravamento.

Estão corretas as alternativas:

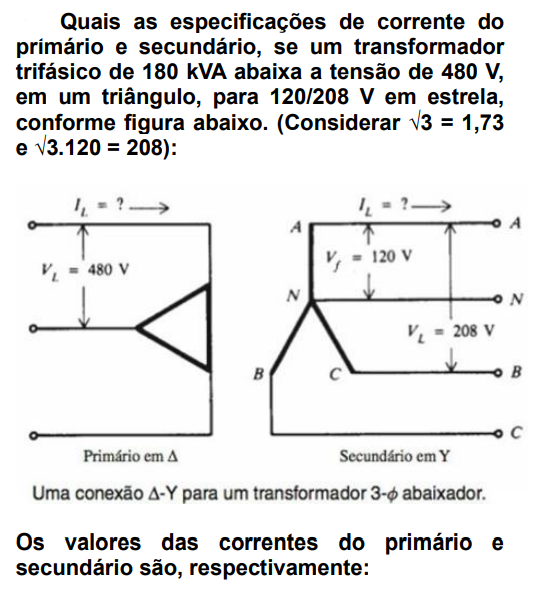

Um gerador de corrente contínua composto com conexão shunt-longa de 10 hp é alimentado por uma fonte de 220 V. A corrente com carga máxima é de 86 A. A resistência do campo em derivação é de 110 Ohm (?), a resistência da armadura de 0,07 Ohm (?) e a resistência de campo série de 0,06 Ohm (?).

O valor da corrente na armadura vale:

O esquema TN possui um ponto da alimentação diretamente aterrado, sendo as massas ligadas a esse ponto através de condutores de proteção. São consideradas três variantes de esquema TN, de acordo com a disposição do condutor neutro e do condutor de proteção, a saber:

I - esquema TN-C, no qual o condutor neutro e o condutor de proteção são distintos.

II - esquema TN-S, no qual as funções de neutro e de proteção são combinadas em um único condutor, na totalidade do esquema.

III - esquema TN-C-S, em parte do qual as funções de neutro e de proteção são combinadas em um único condutor.

É correto o que se afirma em:
