O circuito digital representado faz o controle de acionamento de uma central telefônica que possui quatro ramais. As entradas R1, R2, R3 e R4 significam que o respectivo ramal solicitou uma ligação à central. As saídas S1, S2, S3 e S4 indicam se a ligação foi completada pela central ou não. Considerando esse circuito e as informações apresentadas, julgue o item a seguir.

Os circuitos integrados das famílias TTL (transistor transistor logic) e CMOS (metal oxide semicondutor) se diferenciam, essencialmente, em seus componentes básicos de construção: os circuitos da família TTL são construídos com base em transistores bipolares e os da família CMOS, com base em transistores MOSFET. Essa diferença de material de construção leva a pequenas diferenças de parâmetros operacionais.

O circuito digital representado faz o controle de acionamento de uma central telefônica que possui quatro ramais. As entradas R1, R2, R3 e R4 significam que o respectivo ramal solicitou uma ligação à central. As saídas S1, S2, S3 e S4 indicam se a ligação foi completada pela central ou não. Considerando esse circuito e as informações apresentadas, julgue o item a seguir.

Considere que, para o circuito lógico combinacional que compreende as entradas R1, R2, R3 e R4 e a saída R4, se deseja implementar um circuito com a seguinte regra: o funcionamento do ramal R4 está condicionado ao não funcionamento dos ramais R1, R2 e R3 no ciclo de tempo anterior ao atual. Nesse caso, é necessário o uso de flip-flops do tipo RS ou JK no módulo de memória do circuito a ser implementado.

O circuito digital representado faz o controle de acionamento de uma central telefônica que possui quatro ramais. As entradas R1, R2, R3 e R4 significam que o respectivo ramal solicitou uma ligação à central. As saídas S1, S2, S3 e S4 indicam se a ligação foi completada pela central ou não. Considerando esse circuito e as informações apresentadas, julgue os itens a seguir.

O circuito a seguir é equivalente ao circuito digital apresentado.

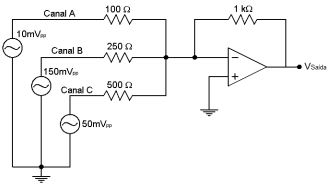

Considerando que o amplificador da imagem possui largura de banda infinita e que os sinais transmitidos nos canais A, B e C estão sintonizados na mesma frequência, julgue o seguinte item.

Um amplificador operacional real possui impedância de saída não nula, em comparação com os amplificadores operacionais ideais, como única diferença perceptível em seu funcionamento.

Considerando que o amplificador da imagem possui largura de banda infinita e que os sinais transmitidos nos canais A, B e C estão sintonizados na mesma frequência, julgue o seguinte item.

Considere que sejam desconectados os canais A e B e seja inserido um diodo semicondutor da forma da seguinte representação.



O sinal obtido em V_Saída é na forma mostrada na seguinte figura.
