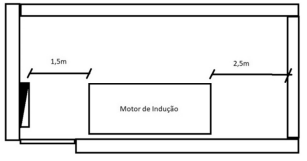

O esquema precedente mostra o posicionamento de um motor elétrico de indução, localizado dentro de uma sala. Considerando que o esquema não está em escala, mas apresenta as dimensões relevantes para a análise, julgue o item subsequente.

O quadro, se possível, deve ser montado na parede mais afastada do motor, na distância de 2,5 m, se não houver queda de tensão significativa pela mudança de posição.

O esquema precedente mostra o posicionamento de um motor elétrico de indução, localizado dentro de uma sala. Considerando que o esquema não está em escala, mas apresenta as dimensões relevantes para a análise, julgue o item subsequente.

O quadro parcial de luz e força utilizado deve possuir os circuitos de alimentação e controle do motor.

A partir desse circuito, julgue o item subsequente, a respeito da análise de faltas em sistemas de energia elétrica.

Uma das vantagens de se utilizar componentes simétricas na análise de um sistema trifásico é a simplificação de cálculo das grandezas de falta, pela possibilidade de se usar cálculo monofásico.

A partir desse circuito, julgue o item subsequente, a respeito da análise de faltas em sistemas de energia elétrica.

O curto-circuito fase-terra é assimétrico, ou seja, desequilibrado; por isso, seu cálculo não pode ser estimado pelo uso de componentes simétricas.

A partir desse circuito, julgue o item subsequente, a respeito da análise de faltas em sistemas de energia elétrica.

Se o sistema trifásico em questão for simétrico, com impedância de 30/_75º, então, ao ser transformado para a configuração Y, o novo valor de impedância será igual a 90/_75º.
