Questões de Engenharia Elétrica do ano 2022

No diagrama unifilar a seguir, mostram-se as variáveis especificadas em cada barra do sistema.

Logo, o problema de fluxo de potência, pelo método de Newton, terá a matriz jacobiana quadrada de ordem igual a

Com a solução do sistema de equações linearizado por Newton, referente ao sistema apresentado, pode-se calcular de forma direta, ou seja, por substituição direta nas equações, as seguintes variáveis

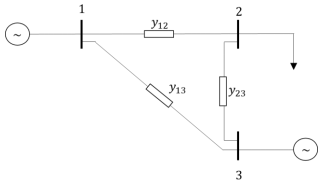

O sistema elétrico acima tem a Barra 1 escolhida como barra de referência, a Barra 2 é do tipo barra de carga e a Barra 3 é do tipo barra de geração.

Desta forma, o problema de fluxo de potência pelo método de Newton fica

A rede elétrica pode ser representada por meio de modelo com parâmetros de admitância, que é chamado de matriz de admitância de barra (Y_barra).

Sendo assim, a matriz Y_barra, que representa o sistema elétrico acima, é dada por

A aplicação da TUST – Tarifa de Uso do Sistema de Transmissão – define o pagamento pelo uso do sistema de transmissão. Anualmente, é computada a Receita Anual Permitida (RAP) total do sistema, e com base neste valor se determina a TUST em cada ponto do sistema, por meio de simulações do Programa Nodal.

Devido às premissas de cálculo atuais, a parcela locacional da TUST tem baixa influência em seu valor final quando comparada a parcela selo.

Esse fato produz o efeito de
