Questões de Engenharia Elétrica do ano 2018

Um motor síncrono hipotético está conectado a um barramento infinito. Inicialmente, o motor tem sua corrente de campo ajustada de modo que seu fator de potência seja indutivo.

Suponha agora que, a corrente de campo seja gradualmente aumentada até seu valor nominal e que a potência de saída do motor seja constante ao longo de todo o processo.

Diante do exposto, à medida que a corrente de campo aumenta,

A partir do momento em que começa a circular corrente nos enrolamentos da armadura de uma máquina CC, uma série de efeitos passam a ocorrer, que reduzem o rendimento da máquina. E para eliminar ou reduzir esses efeitos, faz-se necessário lançar mão de algumas soluções na construção das máquinas CC.

Um dessas soluções é o enrolamento de interpolos, que tem for finalidade,

Você é o engenheiro responsável pela elaboração do projeto da malha de aterramento de uma subestação.

Medidas realizadas em campo chegaram a um modelo de solo estratificado, conforme mostra a figura 1.

Sabendo-se que a haste a ser empregada no aterramento tem 2 m de comprimento, a resistividade aparente do solo, em Ω.m, é

Em um sistema trifásico estrela-estrela equilibrado a três fios, é correto afirmar que

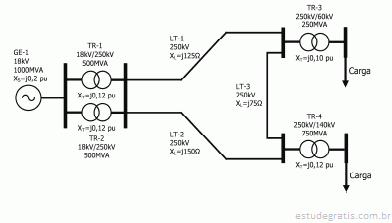

Na análise de sistemas de potência, a representação de grandezas por unidade permite simplificações consideráveis nos cálculos e na visualização de suas faixas de variação. A figura a seguir apresenta o diagrama unifilar de um sistema de potência, em que as respectivas impedâncias estão especificadas na base própria de cada equipamento.

Caso essas impedâncias fossem representadas em p.u., em uma única base de potência de 100MVA, os valores das impedâncias do GE-1, TR-4 e LT-3 seriam, respectivamente,
