Questões de Engenharia Elétrica do ano 2017

A escolha da seção do condutor, segundo o critério da capacidade de condução, leva em conta alguns fatores de correção, cujo objetivo é corrigir a capacidade de condução indicada nas tabelas encontradas na norma técnica de instalações de baixa tensão ou na literatura técnica. Em relação à capacidade de condução e aos fatores de correção, analise as afirmativas.

I - A capacidade de condução de corrente de linhas elétricas constituídas por bandejas horizontais perfuradas, com cabos espaçados, seguindo as recomendações indicadas na norma, é maior que aquela com cabos contíguos, quando se tem dois ou mais cabos numa mesma bandeja.

II - Linhas elétricas para cabos não enterrados instalados em locais com temperatura ambiente inferior a 30 oC têm a sua capacidade de condução aumentada.

III - O fator de correção de capacidade dos condutores é 0,31 para linhas elétricas com dois condutores e 0,40 para linhas elétricas com 3 ou mais condutores.

IV - Num circuito trifásico a quatro fios (3F+N) em que o neutro efetivamente conduz corrente, o fator de agrupamento devido ao carregamento do neutro pode ser determinado assumindo-se quatro condutores carregados correspondendo a dois circuitos com dois condutores carregados.

Está correto o que se afirma em

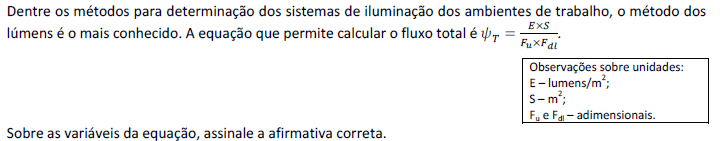

As lâmpadas elétricas podem ser classificadas em lâmpadas incandescentes, de descarga e lâmpadas de LED (light emitting diode). As lâmpadas podem ser avaliadas usando-se índices de desempenho que permitem auxiliar nas suas aplicações. Em relação às lâmpadas e seus índices de desempenho, marque V para as afirmativas verdadeiras e F para as falsas.

( ) As lâmpadas de vapor de sódio de alta pressão são as que possuem a melhor eficiência luminosa, podendo chegar a 140 lm/W.

( ) As lâmpadas de vapor de sódio de alta pressão possuem IRC (índice de reprodução de cores) na faixa de 70% a 90%.

( ) As lâmpadas incandescentes possuem IRC que alcança 100%. ( ) As lâmpadas de vapor de sódio de alta pressão possuem vida útil (até 50% de falhas) superior a 25.000 horas.

Assinale a sequência correta.

Em relação aos condutores elétricos e sua isolação, e aos principais tipos de linhas elétricas, marque V para as afirmativas verdadeiras e F para as falsas.

( ) Condutores isolados podem ser utilizados diretamente sobre paredes ou afastados da mesma.

( ) Cabos unipolares ou multipolares podem ser diretamente enterrados com proteção mecânica adicional.

( ) Condutores isolados podem ser utilizados em eletrodutos de seção circular contido em canaleta ventilada embutida no piso.

( ) Condutores isolados podem ser utilizados em bandeja perfurada ou não.

Assinale a sequência correta.

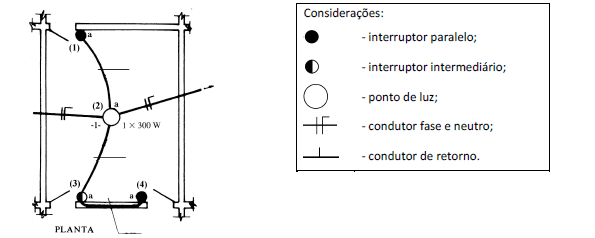

A figura mostra uma planta baixa parcial de uma instalação elétrica que contém um ponto de luz e três pontos de comando, simbolizados de acordo com a norma de símbolos gráficos para instalações elétricas prediais.

A representação simbólica válida dos condutores referentes aos trechos (1)-(2), (2)-(3) e (3)-(4) é, respectivamente:

A)

B)

C)

D)
