Questões de Engenharia Elétrica do ano 2017

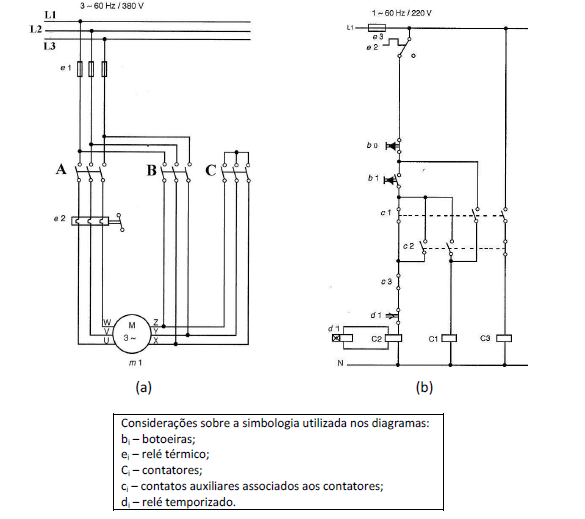

O diagrama esquemático (a) está associado ao circuito de força de uma chave estrela-triângulo e (b) ao diagrama de comando respectivo. No diagrama de força (a), têm-se os contatos principais A, B e C dos contatores e, no diagrama de comando, os contatos auxiliares c1, c2 e c3, e os contatores C1, C2 e C3.

Assinale a alternativa que apresenta a correta associação dos contatos principais A, B e C aos contatores C1, C2 e C3, respectivamente.

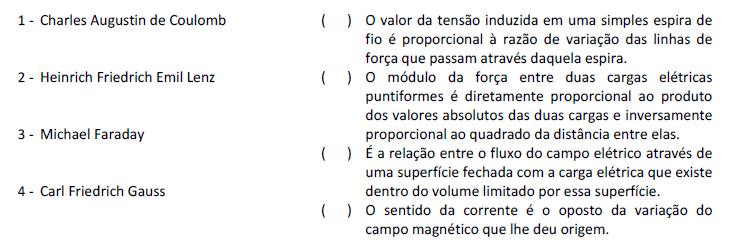

A coluna da esquerda apresenta o nome de grandes físicos e a da direita, sua respectiva teoria da Eletricidade e Magnetismo. Numere a coluna da direita de acordo com a da esquerda.

Assinale a sequência correta.

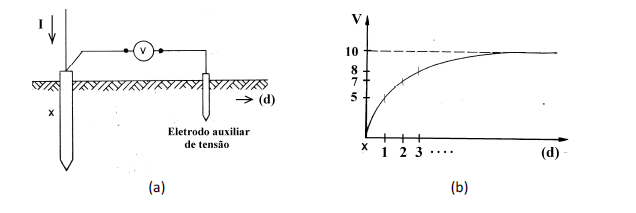

A figura (a) ilustra um procedimento para medir a resistência do eletrodo de aterramento (X), imerso num solo homogêneo. Para tanto, injeta-se uma corrente elétrica no eletrodo, por meio de uma fonte de tensão auxiliar e isolada da rede elétrica. Para o levantamento da curva (b), utilizando-se de um voltímetro digital, mede-se a queda de tensão, cuja referência é o eletrodo (X), em direção a um ponto distante, com incrementos na distância (d) de 1 m em 1 m.

Sobre a figura (a) e a curva de potencial (b), assinale a afirmativa INCORRETA.

A) O gradiente de tensão (V/m) é maior nas proximidades do eletrodo (X).

B) O grásfico da tensão versus distância permite inferir que a resistividade do solo é maior nas imediações do eletrodo.

C) A injeção de corrente no solo somente é possível se houver um eletrodo auxiliar, cravado no solo, que feche o circuito da fonte de tensão.

D)

Sobre as medidas utilizadas para minimizar a circulação das correntes harmônicas e reduzir o efeito sobre cargas sensíveis, assinale a afirmativa INCORRETA.

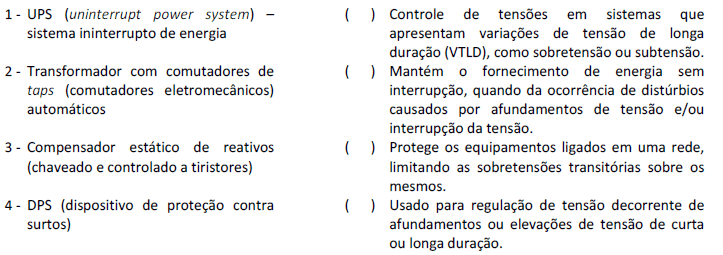

A coluna da esquerda apresenta as soluções para os problemas de qualidade da energia elétrica e a da direita, as ações sobre o sistema elétrico. Numere a coluna da direita de acordo com a da esquerda.

Marque a sequência correta.
