Questões de Engenharia Elétrica do ano 2017

#Questão 635322 - Engenharia Elétrica, Teoria de Controle, Banca não informada, 2017, UFSB/BA, Engenheiro Eletricista

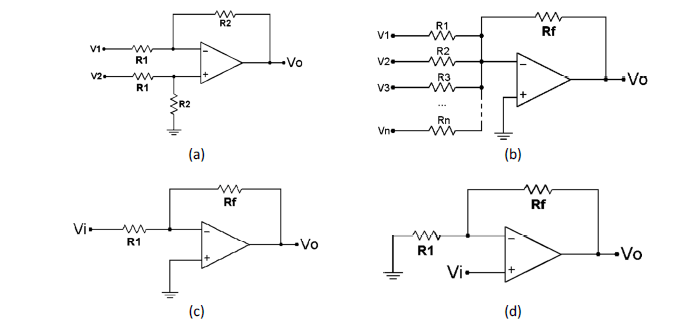

A seguir são apresentadas 4 aplicações básicas com amplificadores operacionais.

Qual alternativa apresenta as aplicações básicas, na ordem em que estão dadas (a), (b), (c) e (d)?

A) Amplificador Subtrator, Amplificador Somador, Amplificador Inversor e Amplificador Não Inversor.

B) Amplificador Somador, Amplificador Subtrator, Amplificador Inversor e Amplificador Não Inversor.

C) Amplificador Subtrator, Amplificador Somador, Amplificador Não Inversor e Amplificador Inversor.

D) Amplificador Somador, Amplificador Subtrator, Amplificador Não Inversor e Amplificador Inversor.

#Questão 635323 - Engenharia Elétrica, Conceitos Básicos, Banca não informada, 2017, UFSB/BA, Engenheiro Eletricista

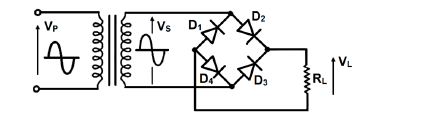

A figura apresenta um circuito retificador de onda completa em ponte.

Sobre esse circuito, marque V para as afirmativas verdadeiras e F para as falsas. ( ) No circuito apresentado, a polaridade da tensão do secundário do transformador acompanha a polaridade da tensão do primário.

( ) Nesse retificador, a corrente média nos diodos corresponde a um quarto da corrente média na carga.

( ) No intervalo de tempo em que a tensão VS do secundário é positiva, os diodos D2 e D4 conduzem em série.

( ) Quando VS é positivo, a tensão reversa sobre os diodos D1 e D3 é igual à tensão do secundário do transformador.

Assinale a sequência correta.

A) F, V, F, V

B) V, F, V, V

C) V, F, V, F

D) F, V, F, F

#Questão 635324 - Engenharia Elétrica, Eletromagnetismo, Banca não informada, 2017, UFSB/BA, Engenheiro Eletricista

Sobre interação de campos magnéticos devidos a correntes elétricas, analise as afirmativas.

I - Correntes paralelas no mesmo sentido se repelem e correntes antiparalelas se atraem.

II - Se o número de linhas de campo que entra em uma superfície é igual ao número de linhas de campo que sai da superfície, então o fluxo de campo elétrico através da superfície é nulo.

III - A regra da mão direita dá a direção e o sentido do campo magnético devido a uma corrente em um fio.

IV - O campo magnético de um solenoide é a soma vetorial dos campos produzidos por cada uma das espiras que formam o solenoide.

Está correto o que se afirma em

A) II, III e IV, apenas.

B) I e II, apenas.

C) III e IV, apenas.

D) I, II e III, apenas.

#Questão 635325 - Engenharia Elétrica, Conceitos Básicos, Banca não informada, 2017, UFSB/BA, Engenheiro Eletricista

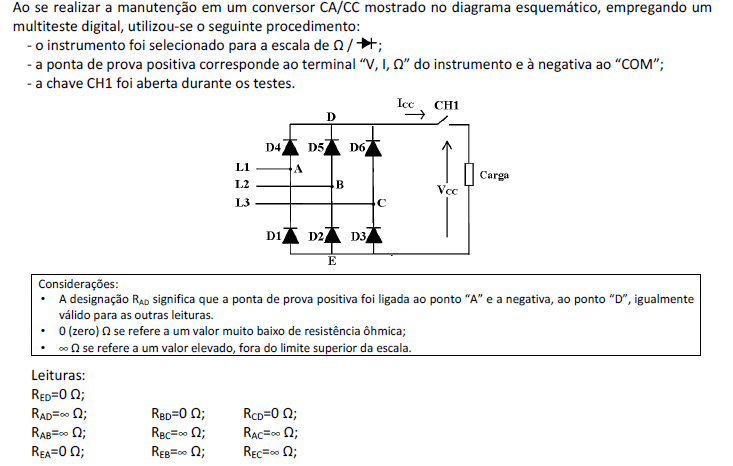

Com base nas medições, é possível deduzir que

A) a tensão da fase L1 não aparece sobre a carga.

B) pelo menos uma das filas (D1-D4 ou D2-D5 ou D3-D6) está com os correspondentes diodos danificados e em curto.

C) os diodos que estão danificados estão curto-circuitando duas das fases.

D) apenas os diodos D2 e D4 estão danificados e abertos.

#Questão 635326 - Engenharia Elétrica, Eletrônica Analógica, Banca não informada, 2017, UFSB/BA, Engenheiro Eletricista

Sobre eletrônica analógica, assinale a afirmativa INCORRETA.

A) O transistor de efeito de campo de junção é um dispositivo que permite o controle do fluxo de corrente que circula por um canal pela polarização reversa dos seus terminais de controle.

B) Na polarização direta, a curva do SCR é muito parecida com a do diodo retificador, com exceção da saliência que representa as condições para o disparo do dispositivo.

C) No diodo, o terminal do lado P, onde se formam os ânions, é denominado anodo (A) e o terminal do lado N, onde se formam os cátions, é denominado catodo (K).

D) A especificação do transistor bipolar que caracteriza o seu efeito amplificador de corrente contínua é simbolizado por β, sendo a relação entre as correntes de coletor e de emissor.
