#Questão 635317 - Engenharia Elétrica, Conceitos Básicos, Banca não informada, 2017, UFSB/BA, Engenheiro Eletricista

O mapa de Karnaugh é um método gráfico usado para simplificar uma equação lógica ou para converter uma tabela verdade no seu circuito lógico correspondente, de uma forma simples e metódica. Utilizando o mapa de Karnaugh, qual alternativa apresenta a simplificação para a tabela verdade de quatro entradas A,B,C,D e uma saída (S) ao lado?

A)

B)

C)

D)

#Questão 635318 - Engenharia Elétrica, Conceitos Básicos, Banca não informada, 2017, UFSB/BA, Engenheiro Eletricista

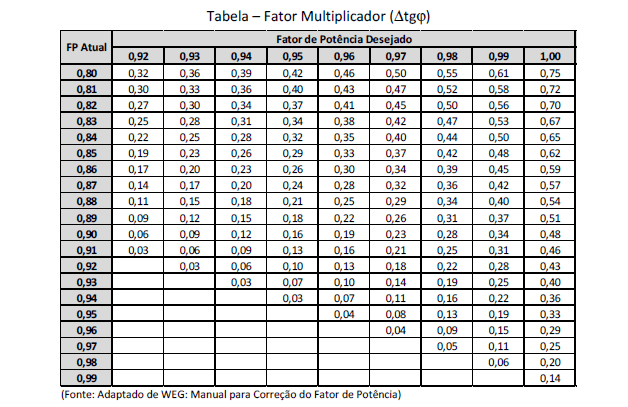

Com o auxílio da tabela, um Engenheiro Eletricista deseja realizar a correção do fator de potência de uma instalação cuja demanda média calculada foi 892,8 kVA para um fator de potência 0,84. Desejando corrigi-lo para 0,95, e considerando que no comércio local só existem células capacitivas de 30 kVAr, quantas células o Engenheiro Eletricista precisa comprar para realizar a correção do fator de potência?

A) 9

B) 10

C) 8

D) 11

#Questão 635319 - Engenharia Elétrica, Máquinas Elétricas, Banca não informada, 2017, UFSB/BA, Engenheiro Eletricista

Sobre conceitos e aplicações de transformadores, assinale a afirmativa INCORRETA.

A) Um transformador carregado à sua corrente nominal por uma carga de fator de potência em atraso tem uma regulação mais alta que a correspondente a um fator de potência unitário.

B) Os transformadores monofásicos simples, quando excitados à tensão nominal, produzem uma corrente de terceira harmônica, devido à saturação do núcleo, que ocasiona uma distorção na corrente de magnetização.

C) Os transformadores são usados como dispositivo para casamento de impedâncias para máxima transferência de potência.

D) No ensaio a vazio, com tensão nominal aplicada ao enrolamento de baixa tensão, a potência solicitada da fonte, P₀, é essencialmente devida às perdas no cobre.

#Questão 635320 - Engenharia Elétrica, Máquinas Elétricas, Banca não informada, 2017, UFSB/BA, Engenheiro Eletricista

Sobre dispositivos de comando, marque V para as afirmativas verdadeiras e F para as falsas.

( ) A corrente de partida dos motores não tem praticamente nenhuma influência sobre a vida útil dos contatos dos contatores.

( ) O contator é um dispositivo de atuação magnética destinado à interrupção de um circuito em curtocircuito.

( ) Na compra de contatores, devem ser fornecidas, no mínimo, as seguintes características: tensão nominal, frequência nominal, corrente nominal, tensão nominal de manobra, número mínimo de manobras e número de contatos NA e NF.

( ) Quando a bobina de um contator é energizada, a força eletromecânica desta sobrepõe-se à força mecânica das molas, obrigando os contatos móveis a se fecharem sobre os contatos fixos aos quais são ligados os terminais do circuito.

Assinale a sequência correta.

A) F, F, V, V

B) F, V, F, F

C) V, F, V, V

D) V, V, F, V

#Questão 635321 - Engenharia Elétrica, Subestações e Equipamentos Elétricos, Banca não informada, 2017, UFSB/BA, Engenheiro Eletricista

O dimensionamento e a especificação corretos de materiais, equipamentos e dispositivos constituem fatores determinantes no desempenho de uma instalação elétrica, e se não forem especificados adequadamente podem acarretar sérios riscos à instalação, bem como comprometê-la sob o ponto de vista de confiabilidade, além dos prejuízos de ordem financeira. A respeito de materiais e dispositivos elétricos, assinale a afirmativa correta.

A) A tensão disruptiva à frequência industrial é o menor valor de crista de uma tensão de impulso normalizada que, aplicada a um pararraios, provoca centelhamento em todas as aplicações.

B) Disjuntores térmicos são aqueles dotados de disparadores térmicos de sobrecarga e eletromagnético de curto-circuito.

C) Termoplásticos são materiais isolantes que, ao serem submetidos a temperaturas elevadas, acima do seu limite, se carbonizam, sem passarem pelo estado líquido.

D) A atuação dos fusíveis do tipo diazed e NH obedece às características de tempo x corrente definidas pelas normas específicas, sendo a curva média de fusão x corrente que caracteriza o tempo médio correspondente à fusão do elemento fusível.
