Questões de Engenharia Elétrica do ano 2017

Um banco de transformadores de distribuição de 100 kVA, 13.800/220 V, ligado em Y-Δ, fornece em seu secundário uma corrente de 100 A com cos θ = 0,8 em atraso, para atendimento de um consumidor. A potência ativa, em kW, entregue ao consumidor é aproximadamente:

Sobre medidores de potência analógicos e medidores de energia tipo indução, analise as afirmativas.

I - O princípio de funcionamento do medidor de energia é o mesmo que o de um motor de indução, ou seja, os campos gerados pelas bobinas de corrente e de potencial induzem correntes em um disco, provocando a sua rotação.

II - A bobina de tensão ou potencial está ligada em paralelo com o circuito a ser medido e a bobina de corrente em série.

III - Os wattímetros medem a potência ativa, tanto em circuitos alimentados em corrente contínua quanto em corrente alternada.

IV - A ligação dos medidores de energia deve obedecer às características particulares do circuito, ou seja, monofásico apenas fase + neutro ou bifásico apenas fase + fase.

Está correto o que se afirma em

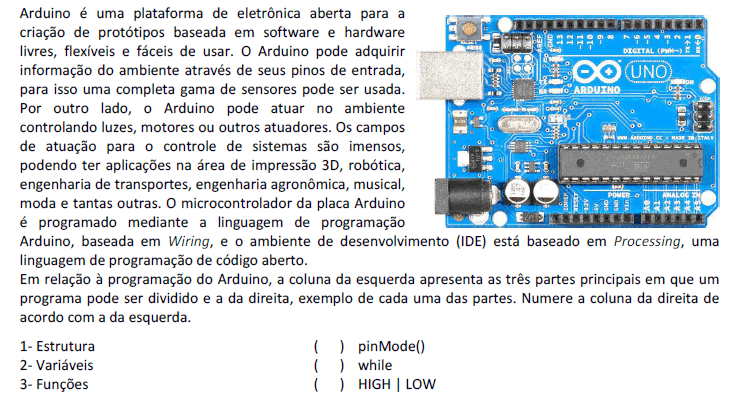

Assinale a sequência correta.

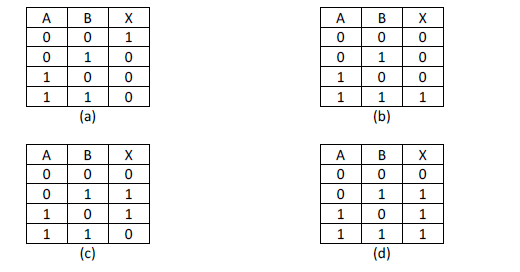

A seguir são apresentadas 4 tabelas verdades das principais portas lógicas utilizadas em Eletrônica Digital.

Qual alternativa apresenta as portas lógicas na ordem em que estão dadas (a), (b), (c) e (d)?

A correção do fator de potência tem por objetivo a especificação da potência reativa necessária para elevação do fator de potência, de forma a evitar a ocorrência de cobrança pela concessionária dos valores referentes aos excedentes de demanda reativa e de consumo reativo e a obtenção dos benefícios adicionais em termos de redução de perdas e de melhoria do perfil de tensão da rede elétrica. Sobre dispositivos e equipamentos utilizados na correção de fator de potência, analise as afirmativas.

I - Para se evitar sobretensões por autoexcitação após a abertura do contator, a potência dos capacitores não deve ser maior do que a potência reativa consumida pelo motor em vazio.

II - Enquanto o fechamento de um circuito capacitivo é simples, o mesmo não ocorre com a operação de abertura, devido ao arco formado que provocará a redução da vida útil do equipamento.

III - Um controlador automático de fator de potência é utilizado para ligar ou desligar contatores que acionam os estágios do banco de capacitores, além de poder realizar a monitoração de circuitos trifásicos com desequilíbrios de carga entre as fases.

IV - A combinação de cargas de características não lineares e a crescente aplicação de capacitores nos sistemas elétricos das concessionárias de energia tornam o sistema suscetível à ocorrência de ressonâncias, na faixa de centenas de hertz.

Está correto o que se afirma em
