Questões de Engenharia Elétrica do ano 2017

Um relé térmico é ligado para proteção contra sobrecarga de um motor de indução trifásico. Sabendo que o fator de serviço do motor é de 1,25 potência nominal 10 cv, 220V, fator de potência 0,87 e rendimento de 89%, o ajuste do relé será de:

Responda a esta questão com base no tema “especificação de transformadores de potência”. Qual dispositivo tem por finalidade proteger equipamentos elétricos que trabalham imersos em líquido isolante (normalmente transformadores). O texto está associado à alternativa:

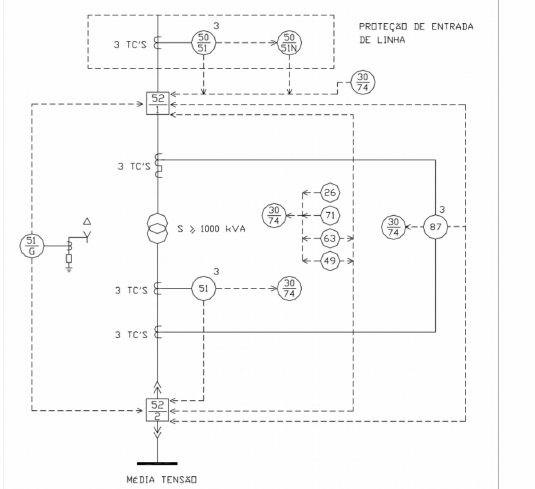

O esquema de proteção de uma subestação utiliza relés, cujas funções de proteção são identificadas por números, de acordo com normas internacionais. A Figura 4 mostra um esquema de proteção de uma subestação com primário acima de 15 kV. Os relés são identificados pelos números correspondentes às suas funções.

O relé responsável pela proteção diferencial do transformador é identificado pelo número

Um nobreak adequado é essencial para preservar equipamentos sensíveis à queda de energia. Acerca desse assunto, assinale a opção correta.

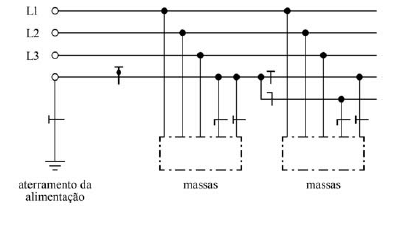

Considerando-se as condições de aterramento da alimentação da instalação e das massas existentes representadas na figura, o sistema de aterramento apresentado classifica-se como
