Questões de Engenharia Elétrica do ano 2016

#Questão 635184 - Engenharia Elétrica, Instalacao Elétrica, FCC, 2016, TRF 3ª, Analista Judiciário

A respeito dos esquemas de aterramento que podem ser considerados em uma instalação elétrica de baixa tensão,

A) no esquema TN, a alimentação possui um ponto diretamente aterrado e as massas são ligadas ao ponto da alimentação aterrado através de condutores de proteção.

B) o esquema TN-S implica que o condutor de neutro ou o condutor de fase podem ser omitidos em uma instalação elétrica.

C) no esquema IT todas as partes vivas são conectadas à terra através de um ponto de aterramento de baixa impedância. Todas as massas da instalação são aterradas nesse mesmo ponto.

D) o esquema TN-S implica que o condutor de neutro e o condutor de fase podem ser interligados em uma única função, como condutor de proteção.

E) quando um condutor desempenha simultaneamente a função de condutor de neutro e de fase, ele é denominado condutor de proteção ou PEN.

#Questão 635185 - Engenharia Elétrica, Instalacao Elétrica, FCC, 2016, TRF 3ª, Analista Judiciário

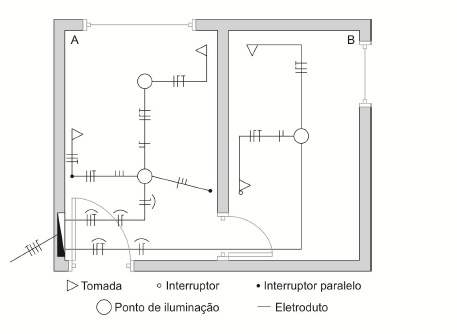

O diagrama unifilar, abaixo, descreve a instalação elétrica (F1+F2+N+PE, 127/220 [V], 60 [Hz]) de parte de uma edificação.

Nesse diagrama, o cômodo

A) A possui dois circuitos, um circuito de iluminação (F1+N) e outro circuito de tomada (F2+N+PE).

B) A possui três circuitos, dois circuitos de iluminação (F1+N e F2+N) e outro circuito de tomada (F2+N+PE).

C) A possui três circuitos, um circuito de iluminação (F1+N) e dois circuitos de tomadas (F1+N+PE e F2+N+PE).

D) B possui dois circuitos, um circuito de iluminação (F1+N) e outro circuito de tomada (F1+F2+PE).

E) B possui dois circuitos, um circuito de iluminação (F1+N) e outro circuito de tomada (F2+N+PE).

#Questão 635186 - Engenharia Elétrica, Instalacao Elétrica, FCC, 2016, TRF 3ª, Analista Judiciário

No dimensionamento dos condutores do circuito de alimentação de um motor deve ser considerada uma corrente de projeto no mínimo igual à corrente nominal do motor, nas condições de utilização. Um motor trifásico de indução, com rotor tipo gaiola de esquilo, com os parâmetros citados abaixo, deverá ser usado de forma ininterrupta em uma dada instalação elétrica em 60,0 [Hz]:

− Frequência nominal = 60,0 [Hz].

− Escorregamento nominal = 5,0 [%].

− Potência nominal = 8,1 [kW].

− Tensão nominal = 220,0 [V].

− Fator de potência = 0,9 (indutivo).

− Fator de serviço = 1,0.

− Rendimento em potência nominal = 90,0 [%].

Nessas circunstâncias, a corrente nominal do motor é, em [A], aproximadamente,

A) 73,2.

B) 26,3.

C) 45,5.

D) 52,6.

E) 13,3.

#Questão 635187 - Engenharia Elétrica, Instalacao Elétrica, FCC, 2016, TRF 3ª, Analista Judiciário

Em uma instalação elétrica, a potência ativa consumida é de 100 kW e o fator de potência é de 0,8, o qual será corrigido para 0,9. Sobre essa instalação,

A) a nova potência aparente será igual à de antes da correção.

B) a nova potência ativa será de 90 kW.

C) a nova potência reativa será igual à de antes da correção.

D) as potências aparentes antes e depois da correção são, respectivamente 125 kVA e 111,1 kVA.

E) as potências aparentes antes e depois da correção são, respectivamente 80 kVA e 90 kVA.

#Questão 635193 - Engenharia Elétrica, Instalacao Elétrica, CESPE / CEBRASPE, 2016, TRT 8ª, Analista Judiciário

Entre as diversas opções de projeto para corrigir um fator de potência indutivo de uma instalação elétrica, é correto utilizar

A) lâmpadas de vapor de sódio.

B) transformadores superdimensionados.

C) banco de capacitores em quadro de alimentação de aparelhos de ar-condicionado.

D) lâmpadas fluorescentes com reator com baixo fator de potência.

E) motores com pouca carga.
