#Questão 635165 - Engenharia Elétrica, Máquinas Elétricas, CESPE / CEBRASPE, 2016, TRT 8ª, Analista Judiciário

Os transformadores de corrente (TC) e de potencial (TP) são aparelhos auxiliares para medidas em circuitos de corrente alternada. Assinale a opção correta a respeito desses dispositivos.

A) Em um TC, o primário é conectado em paralelo com o circuito a ser monitorado, enquanto o secundário é conectado ao aparelho de medição.

B) Para uma maior precisão nas medidas, o secundário do TP deve ter a menor impedância possível.

C) Se um TP alimenta diversos instrumentos, esses devem ser conectados em série a fim de aumentar a impedância e diminuir o erro de medição.

D) Caso ocorra um curto-circuito na rede, a saturação do núcleo magnético do TC impede que os aparelhos de medição sejam danificados.

E) As classes de precisão se aplicam aos TC de medição, mas não aos utilizados para proteção.

#Questão 635166 - Engenharia Elétrica, Máquinas Elétricas, CESPE / CEBRASPE, 2016, TRT 8ª, Analista Judiciário

#Questão 635181 - Engenharia Elétrica, Instalacao Elétrica, FCC, 2016, TRF 3ª, Analista Judiciário

A instalação elétrica de uma planta industrial alimenta um motor de indução trifásico que consome potência ativa igual a 90 [kW] e está conectado em paralelo com um banco trifásico de capacitores. Esse banco possui três capacitores ligados em estrela, que corrigem o fator de potência do motor, de modo a adequar o seu fator de potência ao fator exigido pela concessionária de distribuição. São dados:

− Motor alimentado por um sistema trifásico simétrico, cuja frequência angular é 300 [rad/s];

− Tensão de fase do banco de capacitores é 200 [V];

− Fator de potência do conjunto (motor e banco) é unitário; e

− Capacitância por fase é 2500 [μF].

O fator de potência do motor de indução trifásico é

A) 0,87.

B) 0,71.

C) 0,50.

D) 0,35.

E) 0,25.

#Questão 635182 - Engenharia Elétrica, Instalacao Elétrica, FCC, 2016, TRF 3ª, Analista Judiciário

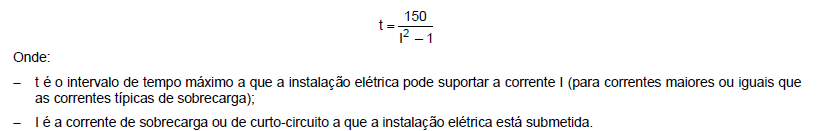

Instalações elétricas industriais podem suportar correntes de sobrecarga ou de curto-circuito durante intervalos de tempo reduzidos, que normalmente são inversamente proporcionais à magnitude dessas correntes. Nesse contexto, uma instalação elétrica industrial pode suportar correntes dessa natureza respeitando a seguinte curva:

Considerando que essa instalação pode ser protegida por um relé de sobrecorrente cuja corrente mínima de pickup é 200 [A], a equação que descreve corretamente a curva que deve ser escolhida, para esse dispositivo de proteção, de modo a que ele seja capaz de proteger a instalação elétrica em questão é

A)

B)

C)

D)

E)

#Questão 635183 - Engenharia Elétrica, Instalacao Elétrica, FCC, 2016, TRF 3ª, Analista Judiciário

No dimensionamento de condutores e eletrodutos em uma instalação elétrica,

A) caso haja três ou mais condutores presentes dentro de um eletroduto, a taxa de ocupação do mesmo não deve ser superior a 40,0 [%].

B) caso a taxa de ocupação de um eletroduto seja superior a 70,0 [%], deve-se reduzir a corrente de projeto da instalação, para diminuir a seção dos condutores utilizados, mantendo a seção do eletroduto, até que o fator de ocupação máximo seja atendido.

C) o fator de ocupação está relacionado diretamente à quantidade de condutores energizados, e não considera os condutores não utilizados lançados dentro do eletroduto.

D) caso haja passagem simultânea de circuitos de alimentação, telefonia, TV a cabo e infraestrutura de rede cabeada, o fator de utilização de um eletroduto ou calha elétrica deve ser inferior a 31,0 [%].

E) a forma de acondicionamento dos condutores dentro de um eletroduto não impacta na corrente utilizada para o dimensionamento da capacidade de corrente dos condutores que serão utilizados.
