Questões de Engenharia Elétrica do ano 2016

#Questão 635058 - Engenharia Elétrica, Sistema de Potência, FCC, 2016, TRF 3ª, Analista Judiciário

Um Controlador Lógico Programável comanda um motor por meio de sua saída S. Para tanto, dois botões de contato momentâneos, normalmente abertos foram utilizados: B1 e B2. Uma chave principal C habilita o funcionamento desse sistema quando ela se encontra fechada. A função de cada botão é:

− ao pressionar B1, o motor deve ligar e permanecer ligado.

− ao pressionar B2, o motor deve desligar e permanecer desligado.

O Diagrama em Escada que implementa a lógica de controle desse acionamento é:

A)

B)

C)

D)

E)

#Questão 635067 - Engenharia Elétrica, Relés, FCC, 2016, TRF 3ª, Analista Judiciário

Um relé eletromecânico de sobrecorrente instantânea, com ajuste de tempo definido (ANSI 50), possui duas bobinas de corrente, com entradas para corrente secundária de 1,0 [A] ou 5,0 [A], ajuste do multiplicador de corrente de pickup, ajuste do tempo definido, uma saída a relé de pickup, normalmente aberta, e uma saída a relé de trip, normalmente aberta. A respeito desse equipamento,

A) todas as bobinas de corrente devem ser ligadas para prover uma grandeza de polarização e uma grandeza de atuação para o equipamento.

B) a saída de pickup normalmente aberta se torna um contato elétrico fechado se a corrente em uma das bobinas do relé for superior à corrente ajustada no multiplicador de corrente de pickup. Assim que a corrente diminui, a saída de pickup volta a abrir.

C) o ajuste de tempo definido permite modificar o limiar de atuação de corrente do relé, permitindo seu ajuste para diferentes correntes de atuação, conforme a aplicação.

D) a saída de trip normalmente aberta se torna um contato elétrico fechado assim que o relé identificar uma situação de sobrecorrente, permanecendo fechada até que um usuário faça o reset ou desarme sua função de lockout (ANSI 86).

E) o ajuste do multiplicador de corrente de pickup permite a seleção de uma ou mais curvas de tempo versus corrente, conforme a necessidade de coordenação da atuação do relé, com características inversa, extremamente inversa e muito inversa.

#Questão 635068 - Engenharia Elétrica, Relés, FCC, 2016, TRF 3ª, Analista Judiciário

#Questão 635069 - Engenharia Elétrica, Relés, CESPE / CEBRASPE, 2016, TRT 8ª, Analista Judiciário

Os relés são utilizados em diversas aplicações, tanto para proteger sistemas quanto para acionar dispositivos. A respeito das características e dos tipos de relés, assinale a opção correta.

A) Os relés de disparo diferido possuem um tempo de intervenção mínimo, de acordo com as exigências de seu caráter construtivo.

B) Os relés podem ser classificados quanto à grandeza a que são sensíveis, como, por exemplo, com base na corrente elétrica e na temperatura.

C) Devido aos seus princípios constitutivos, os relés eletromagnéticos são sensíveis a apenas uma única grandeza.

D) O funcionamento dos relés a termopar é embasado na diferença do coeficiente de dilatação de um par metálico submetido a uma variação de temperatura.

E) A seletividade do relé indica o valor máximo da grandeza monitorada, que aciona o relé.

#Questão 635072 - Engenharia Elétrica, Proteção do Sistema de Energia, FCC, 2016, TRF 3ª, Analista Judiciário

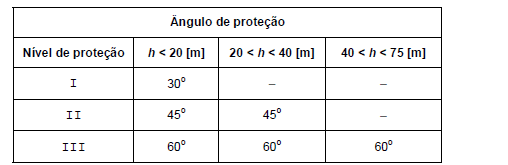

Um engenheiro deseja efetuar o dimensionamento de um sistema de proteção contra descargas atmosféricas, pelo método de Franklin, em uma edificação que possui 19 [m] de altura. Para tanto, consultou a norma vigente e deparou-se com a tabela abaixo.

Dado que o nível de proteção pretendido pelo engenheiro é II e que o raio de proteção é de 4 [m], a altura da haste aterrada, em relação ao plano que se quer proteger, supondo que se possa construir uma haste personalizada, com a altura desejada é, em [m], igual a

A) 3,0.

B) 1,0.

C) 2,0.

D) 0,5.

E) 4,0.
