Questões de Engenharia Elétrica do ano 2016

#Questão 635030 - Engenharia Elétrica, Subestações e Equipamentos Elétricos, FCC, 2016, TRF 3ª, Analista Judiciário

Quando da ocorrência de uma falta dupla-fase a jusante de seu ponto de instalação, o religador

A) permanece continuamente desligando e religando o circuito de distribuição (também a jusante), até que não ocorram mais atuações dos elementos de sobrecorrente, independentemente da falta ser transitória ou permanente.

B) irá efetuar o trip de seu disjuntor apenas se for detectada que a falta é permanente. Após um certo tempo, o religador fecha novamente o disjuntor, mantendo-o alimentando a falta, e forçando a queima de algum fusível.

C) irá atuar, pois se trata de um dispositivo apenas de manobra e não de proteção, e seu disjuntor é dimensionado para ser manobrado em carga.

D) não irá atuar, pois se trata de um dispositivo apenas de manobra e não de proteção, e seu disjuntor não é dimensionado para ser manobrado em carga.

E) efetua o trip de seu disjuntor de forma instantânea ou temporizada no momento da falta. Após um certo tempo, o religador pode ordernar o fechamento do disjuntor para reenergizar o circuito, dependendo da magnitude, do tipo de falta detectada e da quantidade de religamentos já efetuada

#Questão 635031 - Engenharia Elétrica, Subestações e Equipamentos Elétricos, FCC, 2016, TRF 3ª, Analista Judiciário

Acerca dos disjuntores e seccionadores, considere:

I. A principal função dos disjuntores é interromper correntes de falta de forma rápida, com o intuito de limitar os danos causados aos equipamentos dos sistemas elétricos.

II. Chaves fusíveis têm como função permitir a manobra em carga, de ramais e redes de distribuição de energia elétrica, bem como isolar esses componentes durante eventos de curto-circuito.

III. Seccionadores podem ser empregados para isolar componentes do sistema de modo que seja possível efetuar tarefas de manutenção nesses componentes.

Está correto o que consta em

A) I, apenas.

B) II, apenas.

C) I e III, apenas.

D) II e III, apenas.

E) I, II e III.

#Questão 635032 - Engenharia Elétrica, Subestações e Equipamentos Elétricos, FCC, 2016, TRF 3ª, Analista Judiciário

Deseja-se que um fio condutor possua resistência de 15 Ω. Sabe-se que as características do condutor são:

− seção quadrada, de lados iguais a 1 mm.

− resistividade: 1,5 × 10⁻⁸ Ω . m.

Desta forma, o comprimento do fio deverá ser, em m, igual a

A) 1.

B) 10.000.

C) 100.

D) 1.000.

E) 10.

#Questão 635033 - Engenharia Elétrica, Subestações e Equipamentos Elétricos, FCC, 2016, TRF 3ª, Analista Judiciário

No sistema elétrico há um tipo específico de meio de comunicação de dados denominado Power Line Communication − PLC, no qual se utiliza a infraestrutura do sistema elétrico para a comunicação de dados. Considerando o modelo OSI de sete camadas para a estruturação das redes de comunicação, o PLC é localizado na camada de

A) Aplicação.

B) Enlace de dados.

C) Rede.

D) Sessão.

E) Transporte.

#Questão 635039 - Engenharia Elétrica, Subestações e Equipamentos Elétricos, CESPE / CEBRASPE, 2016, TRT 8ª, Analista Judiciário

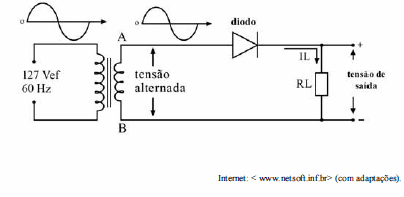

Considerando a figura, que apresenta um conversor cujos componentes são ideais, assinale a opção correta.

A) A forma de onda na tensão de saída é idêntica à forma de onda no secundário do transformador.

B) O circuito representa um conversor controlado.

C) Adicionando-se um capacitor na saída do diodo, em paralelo com a carga, o circuito torna-se um retificador com filtro.

D) O valor eficaz da tensão de saída é igual ao valor eficaz da tensão no secundário do transformador.

E) Se o diodo for invertido, a forma de onda no componente RL não sofrerá alteração.
