Questões de Engenharia Elétrica do ano 2016

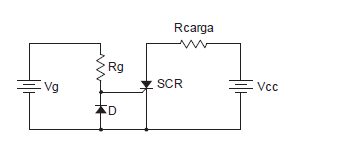

Considere, abaixo, o circuito de acionamento de carga baseado em SCR ideal.

Sabendo-se que Vg = 12 V; Ig (corrente de gatilho) = 100 mA; Vgk (máxima tensão de gatilho) = 2 V, o valor de Rg para possibilitar o disparo do SCR é, em Ω,

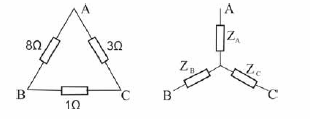

Se os circuitos são equivalentes, a impedância Z_A da configuração estrela é

A) 0,5

B) 1,0

C) 2,0

D) 4,0

E) 7,0

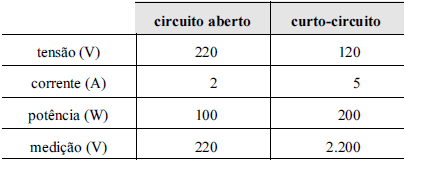

Considerando-se as informações na tabela, que apresenta resultados do ensaiado em circuito aberto e em curto-circuito realizado em um transformador monofásico de 10 kVA, 2.200/220V, 60 Hz, infere-se que o valor da resistência que representa as perdas no núcleo de ferro é

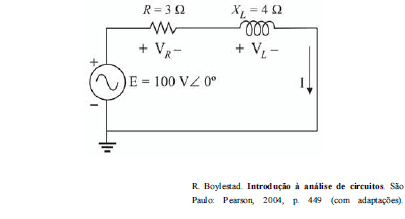

Considerando a figura, que apresenta um circuito ideal de corrente alternada, alimentado por uma fonte de tensão com valor eficaz 100 V, assinale a opção correta.

A) O valor de tensão da fonte em função do tempo é

B) Ajustando-se adequadamente a frequência da fonte, o circuito poderá entrar em ressonância.

C) A potência ativa total liberada pelo circuito é igual a 1.200 W.

D) A corrente do circuito está avançada em relação à tensão.

E) A impedância para o componente

Pode-se dividir as configurações de barra de subestações em dois grandes grupos: o primeiro grupo, das configurações com conectividade concentrada; e o segundo grupo, das configurações com conectividade distribuída. Com relação a essas configurações de barra,
