Questões de Engenharia Elétrica do ano 2016

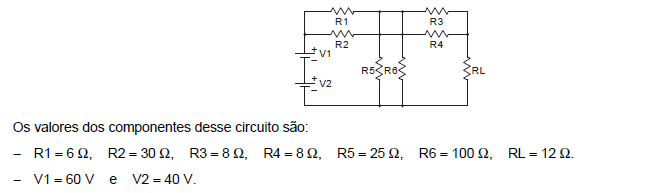

Deseja-se calcular o equivalente de Thévenin (V_Th e R_Th) para o circuito abaixo, que é responsável por alimentar a carga RL.

Nessas condições, V_Th, R_Th e a tensão na carga RL (V_RL), são, respectivamente:

A) 100 V, 2 , 50 V.

B) 100 V, 4 , 48 V.

C) 40 V, 8 , 12 V.

D) 60 V, 6 , 20 V.

E) 80 V, 8, 48 V.

Considere o circuito abaixo.

O equivalente de Norton desse circuito é:

A)

B)

C)

D)

E)

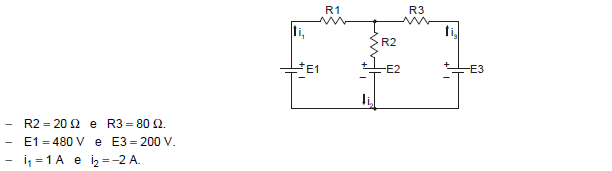

Considere o circuito abaixo.

Nessas condições,

A) E2 = −200 V, i₃ = 2 A, R1 = 20 .

B) E2 = −480 V, i₃ = 3 A, R1 = 80 .

C) E2 = 100 V, i₃ = 1 A, R1 = 20

D) E2 = 200 V, i₃ = −1 A, R1 = 20 .

E) E2 = 480 V, i₃ = −3 A, R1 = 40 .

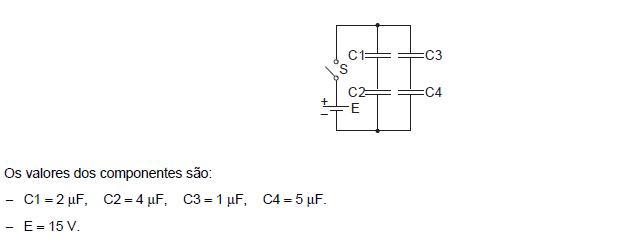

O circuito abaixo é baseado em quatro capacitores, que se encontram inicialmente descarregados.

Após a chave S ser fechada e o circuito se estabilizar, tem-se que a

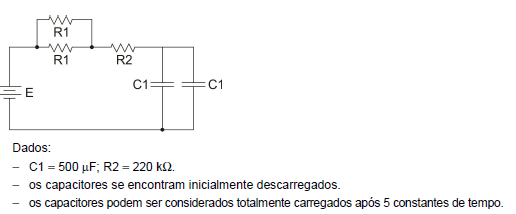

No circuito abaixo, deseja-se calcular o valor do resistor R1 de modo que os capacitores demorem cerca de 30 minutos para se carregarem totalmente, após a fonte E ser ligada.

Nessas condições, R1, em k Ω, deverá ser igual a
