Questões de Engenharia Elétrica do ano 2016

#Questão 634977 - Engenharia Elétrica, Teoria de Controle, FCC, 2016, TRF 3ª, Analista Judiciário

#Questão 634978 - Engenharia Elétrica, Teoria de Controle, FCC, 2016, TRF 3ª, Analista Judiciário

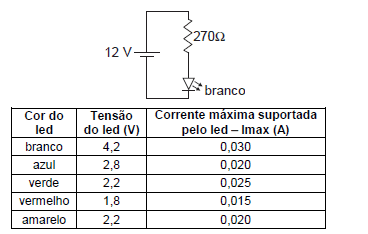

Considere, abaixo, um circuito que foi utilizado para acender um led, bem como uma tabela de características de diversos tipos de leds disponíveis.

Deseja-se substituir o led branco do circuito por um de outra cor com as características da tabela, sem alterar os valores do resistor e da fonte de alimentação e sem que o novo led possa ser danificado. Supondo-se que os leds suportem até 10% acima de Imax sem se danificar, para a substituição pretendida,

A) não se utiliza nenhum dos leds da tabela.

B) utiliza-se apenas o led verde ou o led amarelo.

C) utiliza-se apenas o led vermelho.

D) utiliza-se apenas o led azul.

E) utiliza-se qualquer um dos leds da tabela.

#Questão 634979 - Engenharia Elétrica, Teoria de Controle, FCC, 2016, TRF 3ª, Analista Judiciário

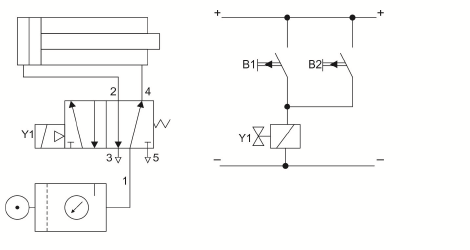

Considere o circuito eletropneumático abaixo.

Nesse circuito,

A) a haste do cilindro avança para a direita após um pulso rápido ocorrer no botão B1, que não deve permanecer pressionado durante o movimento.

B) é utilizado um cilindro de ação simples.

C) é utilizada uma válvula direcional de 5 vias e 2 posições, servocomandada, com retorno por mola.

D) o botão B1 provoca o movimento da haste do cilindro para a direita, e o botão B2, para a esquerda.

E) quando um botão que estiver pressionado for solto, a haste permanecerá na posição em que se encontrava nesse momento, não mais se movendo.

#Questão 634980 - Engenharia Elétrica, Teoria de Controle, FCC, 2016, TRF 3ª, Analista Judiciário

#Questão 634981 - Engenharia Elétrica, Teoria de Controle, FCC, 2016, TRF 3ª, Analista Judiciário

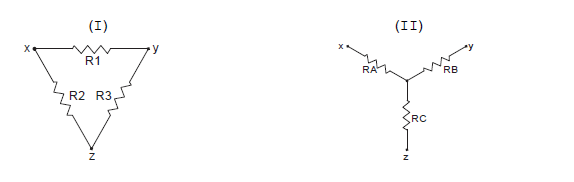

Considere a representação das duas redes de resistores: (I) a da esquerda apresenta uma configuração em Δ, enquanto que a (II) da direita, uma configuração em Y.

Supondo-se que R1 = 20 Ω, R2 = 30 Ω e R3 = 50 Ω, os valores de RA, RB e RC para que a rede Y seja equivalente à rede Δ, são:

A) RA = 1/20 Ω, RB = 1/30 Ω e RC = 1/50 Ω.

B) RA = 10 Ω, RB = 6 Ω e RC = 15 Ω.

C) RA = 15 Ω, RB = 10 Ω e RC = 6 Ω.

D) RA = 20 Ω, RB = 12 Ω e RC = 30 Ω.

E) RA = 50 Ω, RB = 30 Ω e RC = 20 Ω.
