Questões de Engenharia Elétrica do ano 2016

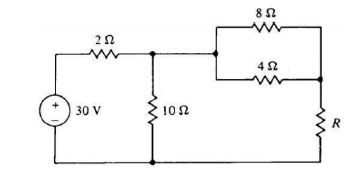

Se, no circuito elétrico apresentado, a corrente que flui pelo resistor de 4 Ω é 2 A, então o valor da resistência de R, em ohms, é igual a

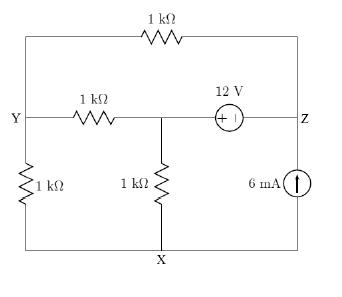

Usando o método nodal e o de malhas, assinale a opção correta no que se refere à análise do circuito apresentado.

Em um circuito monofásico de alimentação de parte de um datacenter existe um conjunto de cargas elétricas, com características não-lineares, que resultam em um consumo de corrente com uma certa distorção harmônica. Um equipamento de medição de qualidade de energia informa que o valor eficaz da corrente fundamental nesse circuito é de 0,9 [p.u.], com um conteúdo com 3a, 5a e 7a harmônicas com os valores eficazes de 0,3 [p.u.], 0,3 [p.u] e 0,1 [p.u.], respectivamente. Nessa condição, a magnitude da corrente eficaz distorcida (em [p.u]) e a distorção harmônica total (em %) são, aproximadamente,

Um banco de três transformadores monofásicos foi utilizado para compor um transformador trifásico, porém os dados de placa desses transformadores foram parcialmente perdidos e não há informações sobre a impedância de curto-circuito dos mesmos. No entanto, essa informação é importante para a determinação da corrente máxima de curto-circuito da instalação e o engenheiro responsável por ela decidiu efetuar o ensaio de curto-circuito à frequência industrial de 60 [Hz] em um dos transformadores monofásicos que compõem o banco. Os resultados do ensaio estão apresentados abaixo, considerando que as medidas foram obtidas do lado fonte:

− Potência ativa: 300 [W].

− Corrente: 10 [A].

− Tensão: 50 [V].

O valor da impedância de curto-circuito do transformador monofásico que compõe o banco, vista pela fonte, em [ohms], é

Considere, abaixo, a representação de um optoacoplador típico.

Para que o ponto Vs do optoacoplador apresente nível próximo de zero volts quando uma corrente alta circular no diodo da entrada, a configuração do circuito da saída deverá ser:

A)

B)

C)

D)

E)
