Questões de Engenharia Elétrica do ano 2016

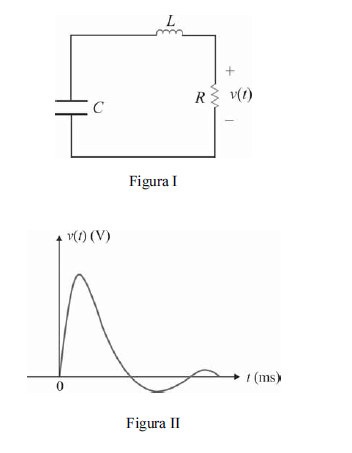

O desfibrilador é um dispositivo que visa interromper contrações desordenadas do coração por meio da aplicação no órgão de um choque elétrico. Um desfibrilador típico é representado, simplificadamente, pelo circuito ilustrado na figura I, em que o capacitor deve estar inicialmente carregado e R representa a resistência do corpo do paciente. O desfibrilador, empregado para salvar o paciente, deve gerar no corpo deste, uma tensão cuja forma de onda está mostrada na figura II.

Com relação às figuras e às informações apresentadas, assinale a opção correta.

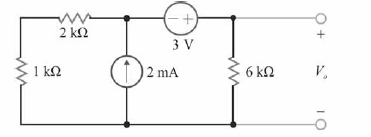

Acerca do circuito apresentado na figura, assinale a opção correta.

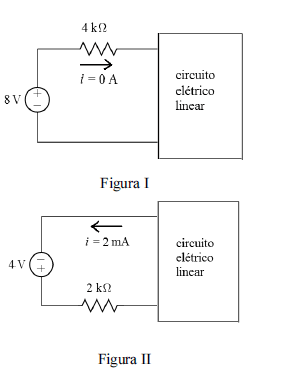

As figuras I e II ilustram um circuito elétrico linear que foi testado em laboratório em duas diferentes situações. Na primeira situação (figura I), os terminais do circuito foram conectados a um resistor de resistência 4 kΩ e a uma fonte de 8 V, o que resulta em uma corrente de 0 A. Na segunda situação (figura II), os terminais do circuito foram conectados a um resistor de resistência 2 kΩ e a uma fonte de 4 V, gerando com isso uma corrente de 2 mA.

A partir dessas informações, assinale a opção correta, relativa aos circuitos equivalentes de Thévenin e de Norton desse circuito elétrico linear.

A) Se um resistor de resistência 4for conectado aos terminais do circuito linear, ele dissipará 4 mW de pot¨ºncia.

B) A resistência de Thévenin do referido circuito linear é igual a 1

C) Se um resistor de resistência 16  for conectado aos terminais do circuito linear, a corrente nesse resistor será de 0,5 mA.

D) A tensão de Thévenin do circuito linear apresentado é igual a -6 V.

E) A corrente de Norton desse circuito linear é inferior a 1,8 mA.

Um típico aparelho de som estéreo utilizado em automóveis consiste em um amplificador de áudio e dois alto-falantes, conforme mostrado esquematicamente na figura apresentada. Considerando que o circuito de saída do amplificador de áudio seja modelado por uma fonte de corrente de 450 mA e que cada alto-falante seja representado por uma resistência de 4 Ω, assinale a opção correta.

Considere que o circuito elétrico apresentado esteja operando em regime permanente quando, subitamente, a chave se abre. Com referência a essa situação, assinale a opção correta.
