Questões de Engenharia Elétrica do ano 2016

#Questão 634830 - Engenharia Elétrica, Máquinas Elétricas, CESPE / CEBRASPE, 2016, Polícia Científica de Pernambuco - PE, Perito Criminal

Considerando-se um motor de indução trifásico comandado adequadamente por um circuito de controle com os devidos esquemas de proteção contra curto-circuito e sobrecarga, é correto afirmar que o componente necessário ao circuito que contém chave compensadora para partida do motor, mas dispensável em circuito que utiliza chave com partida direta, é o

A) autotransformador com ligação em estrela.

B) botão de impulso.

C) fusível.

D) botão de impulso.

E) contactor.

#Questão 634831 - Engenharia Elétrica, Máquinas Elétricas, CESPE / CEBRASPE, 2016, Polícia Científica de Pernambuco - PE, Perito Criminal

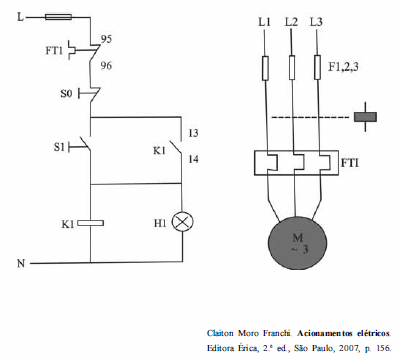

Com base nas figuras apresentadas, que representam diagramas de comando e de força para acionamento de um motor de indução trifásico, assinale a opção correta.

A) Uma lâmpada de sinalização está ligada em paralelo com o contactor 13/14 K1.

B) O esquema de proteção do motor não tem relé térmico, apropriado para proteção contra sobrecarga no motor.

C) O botão de impulso S1 é utilizado para desligar o motor em caso de falha do selo do contactor K1.

D) Se as bobinas do motor estiverem ligadas em triângulo, a magnitude da tensão de alimentação de uma dessas bobinas será igual à magnitude da tensão que alimenta o circuito de comando do motor.

E) O esquema de partida do motor utiliza chave estrela-triângulo.

#Questão 634832 - Engenharia Elétrica, Instalacao Elétrica, CESPE / CEBRASPE, 2016, Polícia Científica de Pernambuco - PE, Perito Criminal

Assinale a opção que apresenta corretamente a sequência de procedimentos que devem ser realizados para se desenergizar, com segurança, uma instalação elétrica liberada para trabalho.

A) constatação de ausência de tensão; seccionamento; proteção dos elementos energizados em zona controlada

B) proteção dos elementos energizados em zona controlada; constatação de ausência de tensão; instalação de sinalização de impedimento de reenergização

C) instalação de sinalização de impedimento de reenergização; seccionamento; instalação de aterramento temporário com equipotencialização dos condutores dos circuitos

D) instalação de aterramento temporário com equipotencialização dos condutores dos circuitos; instalação de sinalização de impedimento de reenergização; proteção dos elementos energizados em zona controlada

E) seccionamento; impedimento de reenergização; constatação de ausência de tensão

#Questão 634833 - Engenharia Elétrica, Máquinas Elétricas, CESPE / CEBRASPE, 2016, Polícia Científica de Pernambuco - PE, Perito Criminal

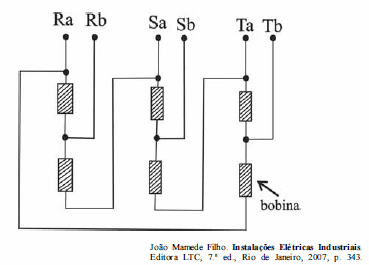

A figura precedente ilustra as ligações das bobinas durante o funcionamento de um motor de indução trifásico no intervalo de partida. Todas as bobinas são idênticas e cada fase possui duas bobinas com terminais externos acessíveis. Por meio dos terminais Ra, Sa e Ta, ocorre a alimentação do motor, enquanto os terminais Rb, Sb e Tb ficam abertos na partida. Após o motor atingir o regime permanente, os terminais Rb, Sb e Tb ficarão em curto-circuito até que o motor seja desligado.

Com base nessas informações e na figura apresentada, assinale a opção correta.

A) Caso o motor tenha oito polos e seja ligado a uma rede elétrica com frequência igual a 60 Hz, a velocidade síncrona desse motor será, em regime permanente, igual a 900 rpm.

B) Para os terminais Rb, Sb e Tb terem passado do estado aberto para curto-circuito, certamente foi necessário utilizar um conversor de frequência devidamente ajustado.

C) Se uma carga mecânica estiver ligada ao eixo do motor, a potência elétrica requerida para a partida do motor será igual ao dobro da potência de operação em regime permanente.

D) Durante a partida, o motor está conectado em estrela.

E) Na partida, o motor funciona em ligação triângulo, mas, durante o regime permanente, fica com duas bobinas por fase, em paralelo, ligadas em estrela.

#Questão 634834 - Engenharia Elétrica, Máquinas Elétricas, CESPE / CEBRASPE, 2016, Polícia Científica de Pernambuco - PE, Perito Criminal

Um exemplo de equipamento utilizado para a partida de motores de indução trifásicos com tensão reduzida é

A) a chave seccionadora tripolar de baixa tensão.

B) o fusível de baixa tensão.

C) o relé bimetálico de sobrecarga.

D) o contactor magnético tripolar.

E) a chave compensadora.
