#Questão 634825 - Engenharia Elétrica, Eletromagnetismo, CESPE / CEBRASPE, 2016, Polícia Científica de Pernambuco - PE, Perito Criminal

Em determinada posição da linha do Equador, o campo magnético da Terra é de 2 μT, sua direção é paralela à superfície terrestre e seu sentido é sul-norte. Nessa posição, uma linha de transmissão de 100 m transporta uma corrente contínua de 2 kA no sentido sudoeste-nordeste.

Com base nessas informações e considerando que o sen 45° = 0,7, assinale a opção correta acerca da força magnética exercida sobre a linha de transmissão pelo campo magnético da Terra.

A) A força magnética estará no sentido sudeste-noroeste.

B) O módulo da força magnética é igual a 0,5 N.

C) A força magnética estará na direção leste-oeste.

D) A força magnética estará na direção perpendicular à superfície e apontando para cima.

E) O módulo da força magnética é igual a 0,8 N.

#Questão 634826 - Engenharia Elétrica, Subestações e Equipamentos Elétricos, CESPE / CEBRASPE, 2016, Polícia Científica de Pernambuco - PE, Perito Criminal

Nessa tabela, estão apresentados os valores da constante dielétrica e da rigidez dielétrica de diferentes materiais. Considerando que um campo elétrico de 16 × 107 V/m cause a ruptura dielétrica do material dielétrico existente entre as placas de um capacitor de placas paralelas, sendo o ar o meio dielétrico, assinale a opção que apresenta corretamente o material que, se colocado entre as placas do capacitor, não apresentará risco de sofrer ruptura dielétrica.

A) poliestireno

B) polipropileno

C) vidro pirex

D) policarbonato

E) poliéster

#Questão 634827 - Engenharia Elétrica, Instalacao Elétrica, CESPE / CEBRASPE, 2016, Polícia Científica de Pernambuco - PE, Perito Criminal

Assinale a opção correta no que se refere ao dimensionamento de condutores em instalações elétricas prediais de baixa tensão.

A) Para realizar o dimensionamento adequado de condutores, é necessário definir a maneira como os condutores serão instalados, ou seja, se serão instalados em eletrodutos, bandejas, canaletas, ao ar, entre outros.

B) No dimensionamento de condutores, é necessário considerar fatores de correção, como as condições do ar e de altitude do local onde a instalação será posta.

C) De acordo com o critério de queda de tensão, o limite de queda de tensão, no circuito terminal da instalação, é igual a 10%.

D) Para efeito de dimensionamento de condutores, os condutores de fase são considerados carregados, ao passo que os condutores neutro e de proteção são considerados descarregados.

E) A seção dos condutores neutro e de proteção é dimensionada independentemente da seção do condutor de fase.

#Questão 634828 - Engenharia Elétrica, Instalacao Elétrica, CESPE / CEBRASPE, 2016, Polícia Científica de Pernambuco - PE, Perito Criminal

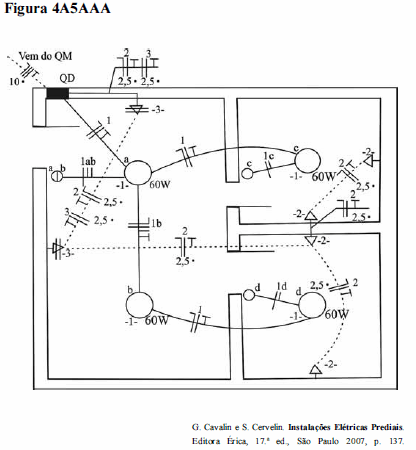

A respeito da forma de comando dos pontos de luz na instalação elétrica apresentada na figura 4A5AAA, assinale a opção que apresenta corretamente o número total e o respectivo tipo dos interruptores existentes na instalação.

A) dois interruptores simples de uma seção e um interruptor simples de duas seções

B) um interruptor simples de três seções e um interruptor simples de uma seção

C) três interruptores simples de uma seção

D) três interruptores three-way

E) um interruptor three-way e um interruptor simples de duas seções

#Questão 634829 - Engenharia Elétrica, Instalacao Elétrica, CESPE / CEBRASPE, 2016, Polícia Científica de Pernambuco - PE, Perito Criminal

Com base na figura 4A5AAA, que representa a planta baixa de uma instalação elétrica predial de baixa tensão, assinale a opção correta.

A) O quadro de medição (QM) e o quadro de distribuição (QD) estão interligados por condutores com seção de 2,5 mm².

B) As tomadas, no circuito 2, estão conectadas por dois condutores de fase e um condutor de proteção.

C) Os pontos de luz são supridos pelo circuito 2.

D) Todas as tomadas no circuito são de corrente e consideradas de localização baixa em relação ao solo.

E) Em todos os ambientes representados na planta, são utilizadas lâmpadas fluorescentes com um reator.
