#Questão 586895 - Engenharia Elétrica, Geral, CESPE / CEBRASPE, 2016, TCE/PR, Analista de Controle

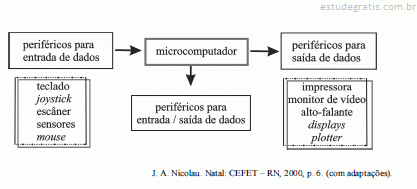

A partir da figura precedente, assinale a opção correta.

A) Na ilustração apresentada, é possível identificar três periféricos de entrada que podem ser utilizados como periféricos de saída.

B) Todos os periféricos são externos ao gabinete, elemento que delimita o microcomputador.

C) O pendrive é um tipo de periférico misto, usado para entrada e saída de dados.

D) O hardware do microcomputador consiste em algoritmos, enquanto o software é composto de objetos tangíveis, como circuitos integrados.

E) O sistema operacional é um dispositivo lógico-físico que gerencia os dispositivos de entrada e saída do microcomputador, exceto a memória principal, localizada na CPU (central processing unit).

#Questão 586896 - Engenharia Elétrica, Geral, CESPE / CEBRASPE, 2016, TCE/PR, Analista de Controle

Uma instalação elétrica trifásica é composta por três cargas equilibradas. A primeira carga é constituída por motores de indução que absorvem 4,8 kW de potência ativa e 3,6 kVAr de potência reativa. A segunda é uma carga T, com potência e fator de potência desconhecidos. A terceira carga é um motor síncrono que funciona com fator de potência adiantado, demandando 5 kVA e gerando 4,6 kVAr. A instalação elétrica como um todo, compreendendo as três cargas, absorve 8 kW com fator de potência unitário.

Com base nessas informações, é correto afirmar que a carga T

A) absorve 1 kVAr de potência reativa com fator de potência atrasado.

B) absorve 3,2 kW de potência ativa com fator de potência atrasado.

C) proporcionaria à instalação fator de potência atrasado se estivesse desligada.

D) tem fator de potência unitário.

E) é um banco de capacitores.

#Questão 586897 - Engenharia Elétrica, Geral, CESPE / CEBRASPE, 2016, TCE/PR, Analista de Controle

A) A intensidade da corrente I_b é igual ao dobro da intensidade da corrente I_a.

B) As correntes I_c e I_a estão em fase.

C) A tensão de linha da fonte trifásica necessária para alimentar o circuito é igual a 100 V.

D) A potência aparente que atende as duas cargas é superior a 40 kVA.

E) As intensidades das correntes I_b e I_c são diferentes.

#Questão 586898 - Engenharia Elétrica, Geral, CESPE / CEBRASPE, 2016, TCE/PR, Analista de Controle

Considerando-se as informações apresentadas e que a impedância de falta no local é nula, é correto afirmar que a corrente de curto-circuito trifásico no barramento da base definida anteriormente é igual a

A) 5,5 pu.

B) 3,5 pu.

C) 4,0 pu.

D) 4,5 pu.

E) 5,0 pu.

#Questão 586899 - Engenharia Elétrica, Geral, CESPE / CEBRASPE, 2016, TCE/PR, Analista de Controle

As figuras precedentes ilustram os diagramas de força e de comando para acionamento de um motor de indução trifásico, com partida mediante uso de chave compensadora. No circuito de força está devidamente caracterizado o esquema de taps em derivação do transformador utilizado no circuito. A respeito do funcionamento desses circuitos e da atuação dos componentes nos circuitos, assinale a opção correta.

A) Somente após energização do contactor K1 ocorrerá a partida do motor com tensão reduzida.

B) Para que o motor esteja alimentado em regime permanente por tensão à plena carga nominal da rede elétrica, os contactores K1 e K2 devem estar energizados.

C) O temporizador KT1 será energizado somente após o contato 43-44 do contactor K2 estar fechado.

D) Ao se pressionar o botão SH1, o contactor K2 será acionado e energizado.

E) O contactor K3, que deve ficar permanentemente ligado para que o motor funcione, é desligado mediante acionamento manual do botão SH0.
