Questões de Engenharia Elétrica do ano 2016

Julgue os próximos itens, a respeito de máquinas elétricas. Devido às suas funcionalidades operacionais para o controle de velocidade, motores de indução com rotor em gaiola de esquilo são amplamente utilizados na indústria. Uma dessas funcionalidades é a opção para a conexão de reostatos no rotor.

Julgue os próximos itens, a respeito de máquinas elétricas. A reatância síncrona de um gerador síncrono pode ser determinada experimentalmente por meio de dados de ensaios de circuito-aberto e de curto-circuito efetuados na máquina.

Julgue os próximos itens, a respeito de máquinas elétricas.

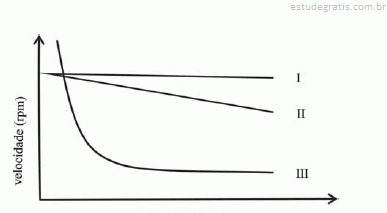

Entre as curvas características esboçadas a seguir, a curva III é a que mais se aproxima da velocidade versus conjugado de um motor CC com excitação do tipo série.

Uma carga trifásica equilibrada ligada em triângulo absorve 8 kW com fator de potência 0,8 indutivo quando é alimentada por tensão de linha equilibrada e simétrica de intensidade igual a 200 V. A partir desses dados, julgue os itens subsecutivos. Considere que se deseja aumentar o fator de potência da carga para 0,9 indutivo e que, para isso, seja necessário conectar um banco de capacitores em paralelo com a carga. Nessa situação, considerando-se 8,2 como o valor aproximado de a potência reativa fornecida pelo banco de capacitores necessária para atender a essa nova condição de operação é superior a 4 kVAr.

Uma carga trifásica equilibrada ligada em triângulo absorve 8 kW com fator de potência 0,8 indutivo quando é alimentada por tensão de linha equilibrada e simétrica de intensidade igual a 200 V. A partir desses dados, julgue os itens subsecutivos. A intensidade da corrente que circula em cada fase da carga é inferior a 20 A.
