Questões de Engenharia Elétrica do ano 2015

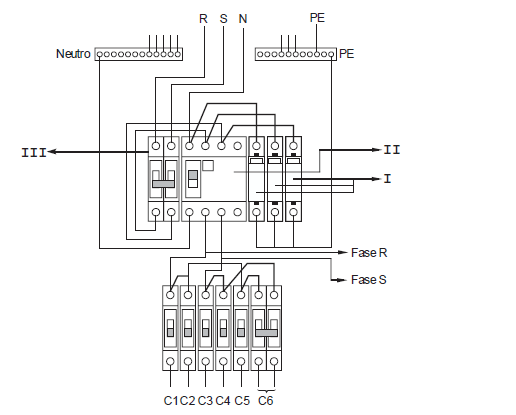

A figura abaixo refere-se ao esquema multifilar do quadro de distribuição de uma instalação elétrica.

 Os dispositivos I, II e III são corretamente identificados em:

A)

B)

C)

D)

E)

O sistema de iluminação de um ambiente de 40 m² consome 120 W e proporciona uma iluminância homogênea de 800 lux. Nesse caso, a sua eficiência, em lúmens/watts, é de, aproximadamente,

Considere o esquema representado abaixo de um multiplexador que é usado para implementar uma expressão lógica booleana.

A expressão lógica correspondente é

A)

B)

C)

D)

E)

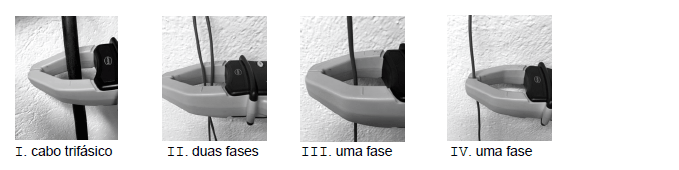

Considere as figuras abaixo com situações em que se deseja conhecer a corrente solicitada em sistemas 127 V/220 V, com uso de um alicate amperímetro

A medição está correta APENAS em

A denominação do circuito integrado 74LS373, de acordo com os fabricantes, é 3-STATE Octal D-Type Transparent Latches and Edge-Triggered Flip-Flops.

Portanto, trata-se de um
