Questões de Engenharia Elétrica do ano 2015

#Questão 635139 - Engenharia Elétrica, Máquinas Elétricas, FCC, 2015, DPE/SP, Agente de Defensoria Pública

#Questão 635140 - Engenharia Elétrica, Máquinas Elétricas, FCC, 2015, DPE/SP, Agente de Defensoria Pública

#Questão 635175 - Engenharia Elétrica, Instalacao Elétrica, FCC, 2015, DPE/SP, Agente de Defensoria Pública

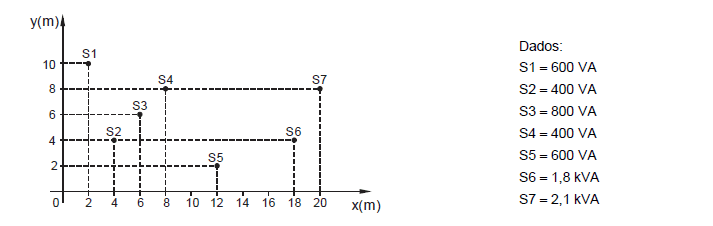

Em um projeto de instalação elétrica, após a previsão de cargas, obteve-se o gráfico de distribuição das cargas na planta do imóvel, conforme a figura abaixo.

Pelo método do baricentro, o centro de carga fica localizado na coordenada (x, y), em metros,

A) (12,8).

B) (8,4).

C) (4,8).

D) (10,6).

E) (14,6).

#Questão 635176 - Engenharia Elétrica, Instalacao Elétrica, FCC, 2015, DPE/SP, Agente de Defensoria Pública

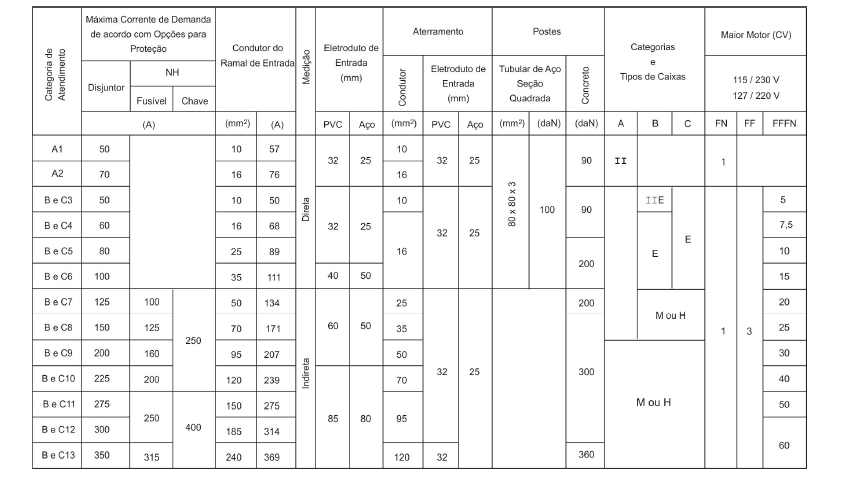

Para o projeto do ramal de entrada de uma instalação elétrica residencial, o projetista precisou consultar a tabela fornecida pela concessionária de energia elétrica local, apresentada abaixo.

Considerando que a unidade consumidora tenha sido classificada na categoria de atendimento B (bifásica) e que a corrente de demanda máxima calculada tenha sido de 56 A, é indicado a utilização de

A) condutor do ramal de entrada de seção 16 mm² com capacidade de condução de corrente de 76 A, disjuntor com corrente nominal de 70 A e eletroduto de entrada de 32 mm.

B) medição direta, condutor do ramal de entrada de seção 16 mm², disjuntor com corrente nominal de 60 A e caixa categoria B, tipo E.

C) medição indireta, condutor do ramal de entrada de seção 50 mm², disjuntor com corrente nominal de 125 A e caixa categoria B, tipo M.

D) medição direta, condutor do ramal de entrada e de aterramento de seção 10 mm² e poste de concreto com esforço mínimo suportável de 90 daN.

E) medição indireta, condutor do ramal de entrada de seção 16 mm², disjuntor com corrente nominal de 50 A e maior motor de 3 CV para tensão 220 V.

#Questão 635177 - Engenharia Elétrica, Instalacao Elétrica, FCC, 2015, DPE/SP, Agente de Defensoria Pública

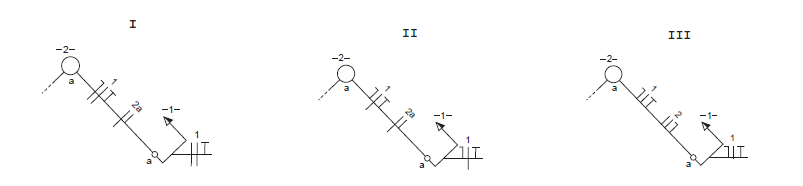

Considere os três trechos de um diagrama unifilar de uma instalação elétrica predial, conforme abaixo.

Na simbologia utilizada, o trecho

A) I contém erro de representação do neutro e do retorno.

B) I contém erro de representação das fases.

C) II contém erro de representação do retorno.

D) II contém erro de representação dos neutros.

E) III não contém erros de representação.
