Questões de Engenharia Elétrica do ano 2015

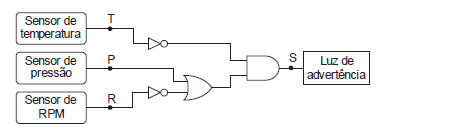

Considere o dispositivo de alarme representado abaixo e o seu circuito equivalente com apenas portas NAND.

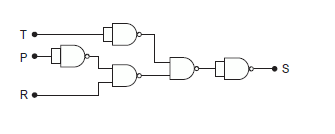

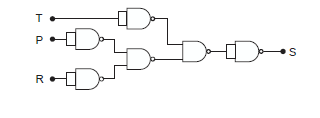

O circuito equivalente é o que consta em:

A)

B)

C)

D)

E)

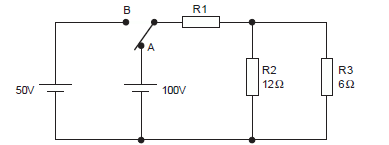

Na condição inicial, onde a chave do circuito encontra-se ligada no ponto A a potência dissipada no resistência R3 é 0,6 kW.

Ao mudar a chave para a posição B a potência, em watt, dissipada na resistência R3, passa a ser igual a

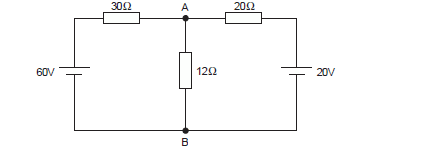

Considere o circuito elétrico abaixo.

O valor da tensão elétrica, em volts, presente no ramo AB do circuito é,

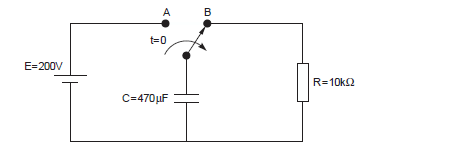

No circuito abaixo, inicialmente, com a chave no ponto A, o capacitor C encontra-se conectado na fonte de 200 V. No instante t = 0 a chave passa para a posição B e o capacitor começa a se descarregar via resistor de 10 kΩ.

Transcorridos 4,7s, a carga do capacitor em milicoulomb é, aproximadamente,

Um wattímetro, devidamente calibrado, foi instalado para monitorar a potência entregue a um motor trifásico industrial operando a plena carga. A potência medida foi de 1,1 kW. Sendo a potência nominal 1 cv, as perdas totais, em watt, registradas para o motor em análise valem, aproximadamente,
