Questões de Engenharia Elétrica do ano 2015

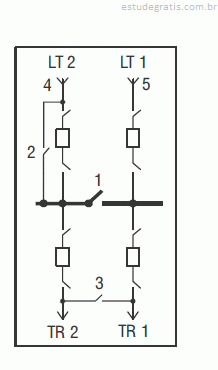

A figura acima ilustra configuração típica de uma subestação de sistemas elétricos de potência. Na entrada da subestação, há duas linhas de transmissão (LT1 e LT 2). O esquema evidencia que, mediante adequadas conexões das chaves seccionadoras na subestação, são alimentados dois transformadores de potência (TR 1 e TR 2).

A partir dessas informações, julgue os próximos itens.

Julgue o item que se segue, relativo à coordenação de isolamento. Ao se aplicar, durante um ensaio, o valor correspondente à tensão crítica de descarga (U50) a uma isolação autorrecuperante, essa isolação tem 50% de probabilidade de suportar impulsos.

Uma descarga atmosférica, ao atingir um sistema elétrico de potência, é capaz de desenvolver elevada sobretensão por meio dos equipamentos e da isolação das linhas de transmissão. Com relação a esse assunto, julgue os itens a seguir. Sobretensões oriundas de operações de manobras na rede elétrica, diferentemente das sobretensões atmosféricas, são insensíveis às variações nos parâmetros e à configuração da rede elétrica.

Uma descarga atmosférica, ao atingir um sistema elétrico de potência, é capaz de desenvolver elevada sobretensão por meio dos equipamentos e da isolação das linhas de transmissão. Com relação a esse assunto, julgue os itens a seguir. Caso a descarga provoque sobretensão que exceda à suportabilidade da isolação do equipamento, como a de uma linha de transmissão, na maioria das vezes, no caso da linha, ocorre quebra de isolador, havendo a necessidade de substituí-lo. Por outro lado, caso a descarga ocorra em isolação interna de gerador ou transformador, o material isolante desses equipamentos absorve a descarga sem causar dano ao material isolante.

Uma descarga atmosférica, ao atingir um sistema elétrico de potência, é capaz de desenvolver elevada sobretensão por meio dos equipamentos e da isolação das linhas de transmissão. Com relação a esse assunto, julgue os itens a seguir. Em relação às linhas de transmissão, as descargas atmosféricas podem atingir diretamente os condutores de fase ou serem desviadas para os cabos para-raios.
