Listagem de Questões de Engenharia Elétrica do ano 2015

#Questão 412790 - Engenharia Elétrica, Geral, CESPE / CEBRASPE, 2015, STJ, Analista Judiciário

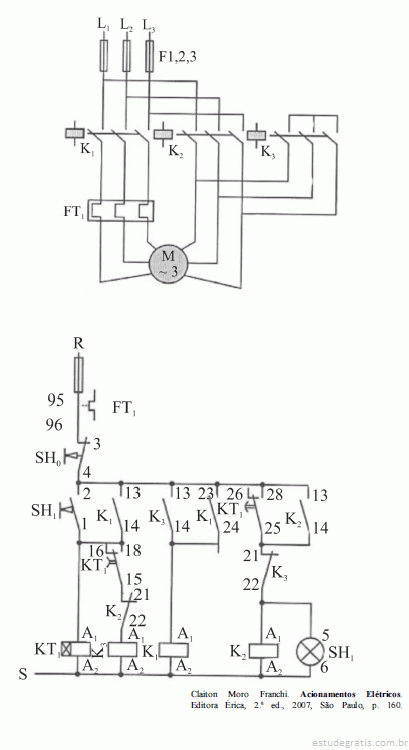

As figuras apresentadas ilustram diagramas de força e de comando para a ligação de um motor de indução trifásico a uma rede elétrica. Com base nessas figuras, julgue os itens que se seguem considerando que a partida do motor ocorra por meio da conexão de chave estrela-triângulo.

Ao se pressionar o botão de impulso SH0, ocorrerá desligamento dos circuitos das bobinas dos contactores K1 e K2, o que, por sua vez, provocará o desligamento imediato do circuito de força do motor.

#Questão 412791 - Engenharia Elétrica, Geral, CESPE / CEBRASPE, 2015, STJ, Analista Judiciário

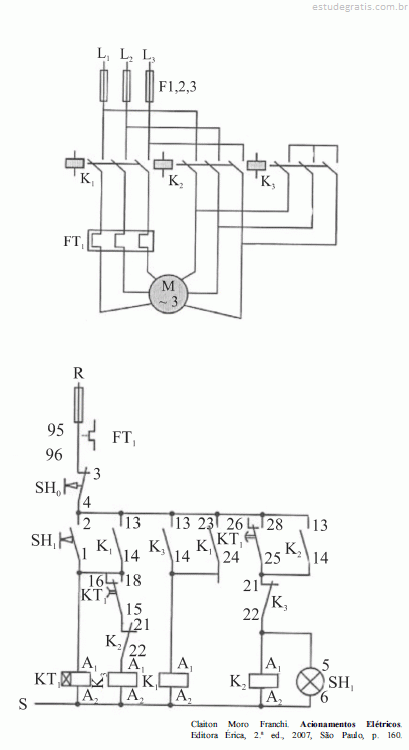

As figuras apresentadas ilustram diagramas de força e de comando para a ligação de um motor de indução trifásico a uma rede elétrica. Com base nessas figuras, julgue os itens que se seguem considerando que a partida do motor ocorra por meio da conexão de chave estrela-triângulo.

O componente representado por FT1 é um botão manual de pressão para desenergizar o circuito de força do motor, utilizado no caso de haver falha no componente KT1.

#Questão 412793 - Engenharia Elétrica, Geral, CESPE / CEBRASPE, 2015, STJ, Analista Judiciário

As figuras apresentadas ilustram diagramas de força e de comando para a ligação de um motor de indução trifásico a uma rede elétrica. Com base nessas figuras, julgue os itens que se seguem considerando que a partida do motor ocorra por meio da conexão de chave estrela-triângulo.

Na partida do motor, nesse tipo de conexão, o conjugado de partida fica reduzido em 50% em comparação ao valor do conjugado que é verificado no caso em que o motor tenha partida direta.

#Questão 412794 - Engenharia Elétrica, Geral, CESPE / CEBRASPE, 2015, STJ, Analista Judiciário

As figuras apresentadas ilustram diagramas de força e de comando para a ligação de um motor de indução trifásico a uma rede elétrica. Com base nessas figuras, julgue os itens que se seguem considerando que a partida do motor ocorra por meio da conexão de chave estrela-triângulo.

O início da partida do motor ocorre em estrela, quando o relé KT1 é energizado, como resultado do fechamento dos contatos 13-14.

#Questão 412796 - Engenharia Elétrica, Geral, CESPE / CEBRASPE, 2015, STJ, Analista Judiciário

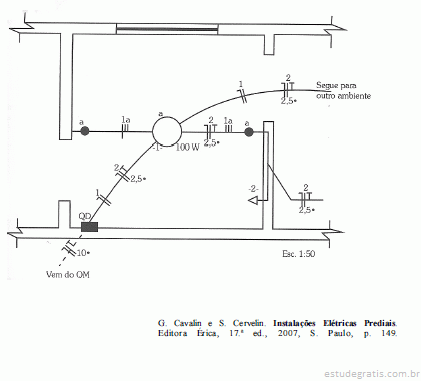

Considerando a figura apresentada, que ilustra parte da planta baixa de uma instalação elétrica predial em baixa tensão, julgue os próximos itens.

O circuito 1 atende, exclusivamente, ao circuito de iluminação e não possui condutor de proteção.
