Questões de Engenharia Elétrica do ano 2015

Julgue os itens subsequentes, considerando que, no circuito mostrado acima, a chave permaneceu na posição 1 durante um longo período de tempo e, em t = 0, ela foi movida para a posição 2.

O gráfico abaixo ilustra de forma correta o comportamento da corrente i(t) do circuito.

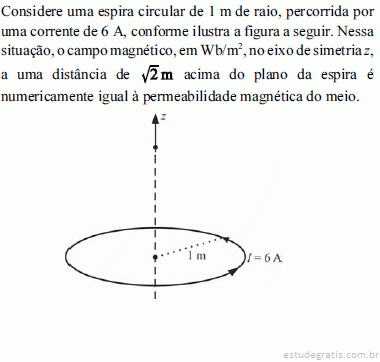

Julgue os itens de 57 a 59, relativos aos campos eletrostático e magnetostático e a forças causadas por campos magnéticos.

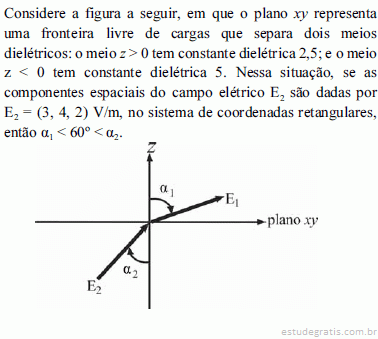

Julgue os itens de 57 a 59, relativos aos campos eletrostático e magnetostático e a forças causadas por campos magnéticos.

Julgue os itens de 57 a 59, relativos aos campos eletrostático e magnetostático e a forças causadas por campos magnéticos.

Tendo como referência um sistema de coordenadas cartesianas ortogonais xyz, considere a seguinte situação:

Um fio condutor reto, paralelo ao eixo Ox, é percorrido por uma corrente de 4 A na direção x, sentido positivo. O fio tem massa por unidade de comprimento igual a 0,2 kg/m e está imerso em um campo magnético uniforme, direcionado para y, no sentido positivo.

Nessa situação, considerando que a aceleração da gravidade seja igual a 10 m/s2, para que o fio seja deslocado na direção Z, no sentido positivo, o módulo do campo magnético deverá ser, necessariamente, superior a 0,6 T.

A permissividade elétrica e a permeabilidade magnética dos meios dielétricos I e II, sem perdas, são iguais a g e μ, para o meio I; e 3g e 3μ, para o meio II.

Considerando essas informações, julgue os itens subsecutivos.
