Questões de Engenharia Elétrica do ano 2015

A respeito de ondas planas, julgue os itens subsecutivos. Caso um campo elétrico esteja trafegando em um meio dielétrico perfeito e incida em um meio condutor perfeito, então as amplitudes dos campos incidente e refletido serão iguais, porém a fase do campo refletido será deslocada de 90º com relação ao campo incidente.

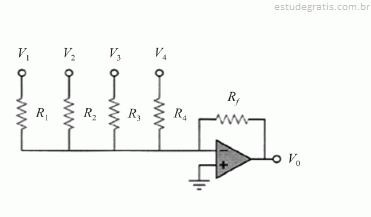

A figura apresentada ilustra um conversor digital-analógico em que as entradas de V₁ a V₄ podem assumir apenas os valores 0 V ou 1 V. Considerando que a entrada V1 represente o bit mais significativo, V₄ represente o bit menos significativo e V_o represente a tensão de saída, julgue os seguintes itens.

A figura apresentada ilustra um conversor digital-analógico em que as entradas de V₁ a V₄ podem assumir apenas os valores 0 V ou 1 V. Considerando que a entrada V1 represente o bit mais significativo, V₄ represente o bit menos significativo e V_o represente a tensão de saída, julgue os seguintes itens.

Com relação a um sistema de comunicações que deverá utilizar um sinal com largura de banda de 4 kHz e às tecnologias pertinentes a esse sistema, julgue os itens a seguir. Nesse sentido, considere que a sigla BPSK, sempre que empregada, se refere a binary phase shift keying. Para se obter uma taxa de transmissão de 64 kbps, será necessário utilizar uma codificação de 8 bits do sinal.

Com relação a um sistema de comunicações que deverá utilizar um sinal com largura de banda de 4 kHz e às tecnologias pertinentes a esse sistema, julgue os itens a seguir. Nesse sentido, considere que a sigla BPSK, sempre que empregada, se refere a binary phase shift keying. Ao se modular o sinal em amplitude, será possível aumentar o desempenho do sistema suprimindo-se a portadora ou a transmissão de uma das metades da banda do sinal.
