Questões de Engenharia Elétrica do ano 2014

Um eletroímã com o formato ilustrado na figura acima foi construído com material ferromagnético cuja permeabilidade magnética é infinita. A área da seção reta do material ferromagnético e do entreferro é igual a 500 mm2 bem como a bobina é excitada por corrente i senoidal com amplitude igual a 10 A e frequência igual a 60 Hz.

Com base na figura e nas informações apresentadas acima, julgue o item abaixo.

Com relação a campos eletrostático e magnetostático, julgue os itens subsecutivos. A componente radial do campo eletrostático produzido por uma esfera uniformemente carregada é constante na região interna à esfera e varia inversamente ao quadrado da distância na região externa à esfera.

Com relação a campos eletrostático e magnetostático, julgue os itens subsecutivos.

Para as duas cargas elétricas +2q e =q, separadas por 1 m, mostradas na figura abaixo, o campo elétrico será nulo em um ponto sobre a linha reta que passa pelas duas cargas e que está localizado a uma distância maior de 2,20 m à direita da carga negativa.

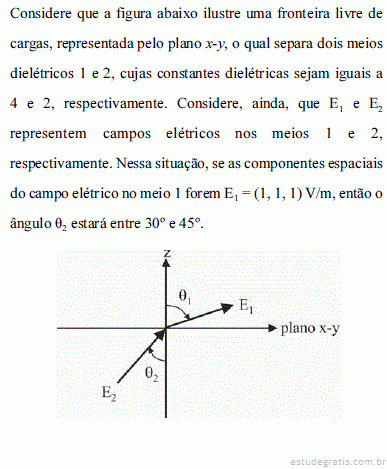

Com relação a campos eletrostático e magnetostático, julgue os itens subsecutivos.

No que se refere a ondas eletromagnéticas transversais (TEM) e a reflexão e refração de ondas planas, julgue o próximo item. Considerem dois meios materiais, I e II, sem perdas, em que os valores da permissividade elétrica e da permeabilidade magnética do meio I sejam iguais ao dobro dos respectivos valores do meio II. Nesse caso, o índice de refração do meio I será igual ao dobro do índice de refração do meio II.
