Listagem de Questões de Engenharia Elétrica do ano 2014

#Questão 412505 - Engenharia Elétrica, Máquinas Elétricas, CESPE / CEBRASPE, 2014, FUB, Engenheiro Elétrico

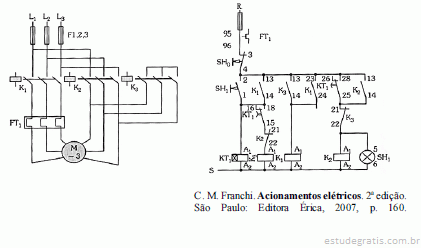

Com base na figura acima, que ilustra, respectivamente, diagramas de força e de comando de um motor de indução trifásico que foi dimensionado para ser acionado por meio de chave de partida estrela-triângulo, julgue os próximos itens, relativos a funcionamento de motores de indução.

Se, no circuito de força, um dos fusíveis estiver queimado antes do acionamento do botão SH1 pela primeira vez, quando esse botão for acionado, não será possível que o motor parta e alcance velocidade de regime permanente.

#Questão 412506 - Engenharia Elétrica, Máquinas Elétricas, CESPE / CEBRASPE, 2014, FUB, Engenheiro Elétrico



Com base na figura acima, que ilustra, respectivamente, diagramas de força e de comando de um motor de indução trifásico que foi dimensionado para ser acionado por meio de chave de partida estrela-triângulo, julgue os próximos itens, relativos a funcionamento de motores de indução.

Caso um motor esteja em funcionamento normal e o fusível do circuito de comando queime, o circuito de comando será desenergizado e, consequentemente, o circuito de força, o que acarretará o desligamento do motor. Entretanto, caso a queima de fusível ocorra apenas no circuito de força, e o relé térmico permita sobrecarga momentânea, a queima desse fusível não provocará o desligamento imediato do motor.

#Questão 412508 - Engenharia Elétrica, Instalacao Elétrica, CESPE / CEBRASPE, 2014, FUB, Engenheiro Elétrico

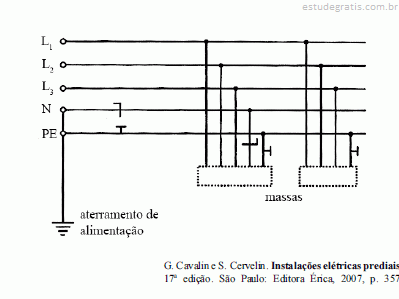

Considerando a figura acima, que apresenta esquema de aterramento adotado em instalação elétrica predial, julgue o item a seguir.

Qualquer massa deverá ser obrigatoriamente conectada ao condutor de proteção.

#Questão 412510 - Engenharia Elétrica, Instalacao Elétrica, CESPE / CEBRASPE, 2014, FUB, Engenheiro Elétrico

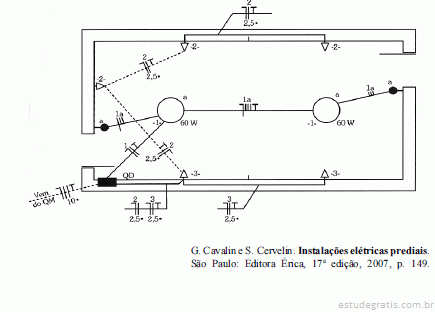

A figura acima representa parte da planta baixa de uma instalação elétrica predial de baixa tensão dimensionada de acordo com as normas técnicas que regulamentam esse tipo de projeto. Com base nessas informações e na figura apresentada, julgue os itens que se seguem.

Nessa planta, há dois interruptores simples que são utilizados para comandar, de forma independente, cada ponto de luz: o do lado direito, que comanda o ponto de luz do lado direito, e o do lado esquerdo, que comanda o ponto de luz do lado esquerdo.

#Questão 412512 - Engenharia Elétrica, Instalacao Elétrica, CESPE / CEBRASPE, 2014, FUB, Engenheiro Elétrico

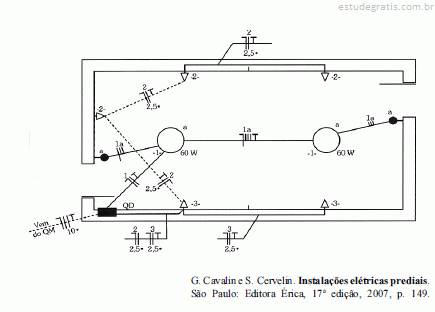

A figura acima representa parte da planta baixa de uma instalação elétrica predial de baixa tensão dimensionada de acordo com as normas técnicas que regulamentam esse tipo de projeto. Com base nessas informações e na figura apresentada, julgue os itens que se seguem.

No circuito 2, os condutores atendem apenas às tomadas baixas. Nesse circuito, nem todos os eletrodutos são dispostos pelo piso e todos os condutores têm seção de 2,5 mm2.
