Questões de Engenharia Elétrica do ano 2014

Acerca de arranjos típicos de subestações, julgue os itens seguintes. Em subestações com nível de tensão de 13,8 kV, não é recomendado o uso de arranjos com configuração barra dupla com disjuntor e meio, devido, entre outros fatores, aos custos elevados desse tipo de arranjo para subestações dessa natureza.

Os relés de religamento atuam, durante faltas transitórias, para religar rapidamente circuitos desligados pelo sistema de proteção. Com relação ao relé de religamento (nomenclatura ASA 79) associado a um disjuntor, julgue os itens que se seguem. A ativação do dispositivo de fechamento do disjuntor por meio do relé de religamento é efetuada depois de decorrido intervalo de tempo ajustado, denominado de tempo morto.

Os relés de religamento atuam, durante faltas transitórias, para religar rapidamente circuitos desligados pelo sistema de proteção. Com relação ao relé de religamento (nomenclatura ASA 79) associado a um disjuntor, julgue os itens que se seguem. O relé de religamento não deve atuar quando os contatos do disjuntor estiverem fechados.

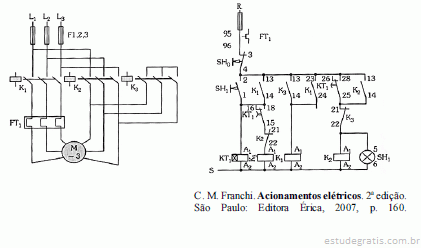

Com base na figura acima, que ilustra, respectivamente, diagramas de força e de comando de um motor de indução trifásico que foi dimensionado para ser acionado por meio de chave de partida estrela-triângulo, julgue os próximos itens, relativos a funcionamento de motores de indução.

Com base na figura acima, que ilustra, respectivamente, diagramas de força e de comando de um motor de indução trifásico que foi dimensionado para ser acionado por meio de chave de partida estrela-triângulo, julgue os próximos itens, relativos a funcionamento de motores de indução.
