Questões de Engenharia Elétrica do ano 2013

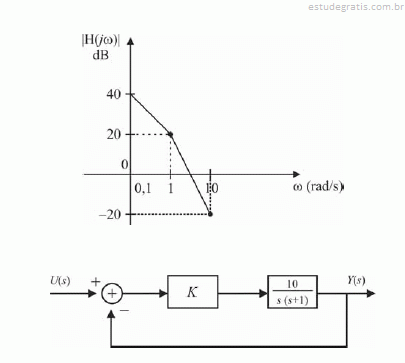

O diagrama de blocos acima representa a modelagem de uma planta controlada por um controlador do tipo proporcional que apresenta como entrada um sinal de erro obtido a partir da diferença entre o sinal de entrada U(s) e a saída Y(s). A partir dessas informações, julgue os itens de 117 a 120.

Esse sistema, para qualquer valor de K não nulo, nunca terá zero finito

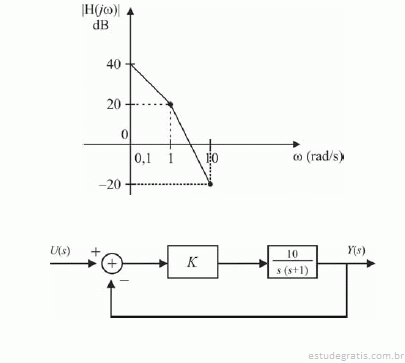

O diagrama de blocos acima representa a modelagem de uma planta controlada por um controlador do tipo proporcional que apresenta como entrada um sinal de erro obtido a partir da diferença entre o sinal de entrada U(s) e a saída Y(s). A partir dessas informações, julgue os itens de 117 a 120.

Caso K assuma valor estritamente negativo, o sistema será instável.

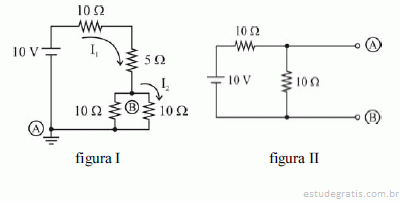

Considerando os circuitos elétricos representados nas figuras acima e que o potencial no nó A do circuito representado na figura I é de 0 volt, julgue os itens subsequentes.

O potencial no nó B é igual a 2,5 V.

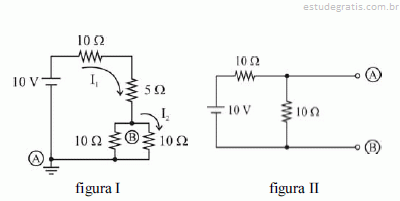

Considerando os circuitos elétricos representados nas figuras acima e que o potencial no nó A do circuito representado na figura I é de 0 volt, julgue os itens subsequentes.

A corrente I1 é igual a 0,5 A.

Considerando os circuitos elétricos representados nas figuras acima e que o potencial no nó A do circuito representado na figura I é de 0 volt, julgue os itens subsequentes.

A corrente I2 é igual a 0,25 A.
