Questões de Engenharia Elétrica do ano 2013

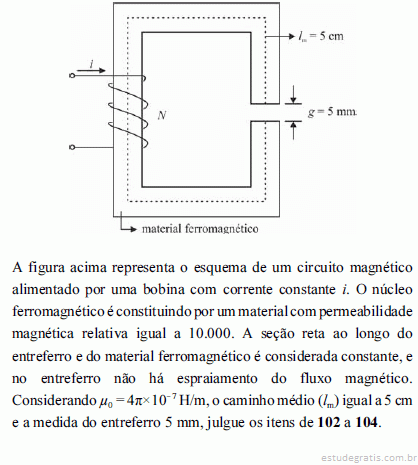

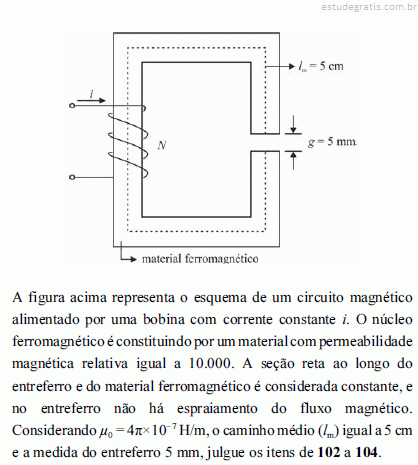

A relutância do entreferro é 1.000 vezes maior que a do material ferromagnético.

A indutância da bobina é diretamente proporcional ao número de espiras N e proporcional ao quadrado da seção reta do entreferro e do material ferromagnético.

Caso a bobina tenha 1.000 espiras, a corrente necessária para produzir indução magnética no entreferro igual a 0,01 T deverá ser superior a 24 mA.

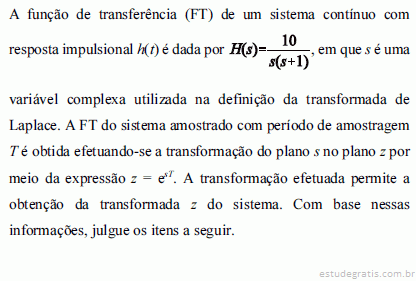

Se for submetido a uma excitação de entrada do tipo degrau unitário, o sistema em questão não apresentará resposta finita em regime permanente.

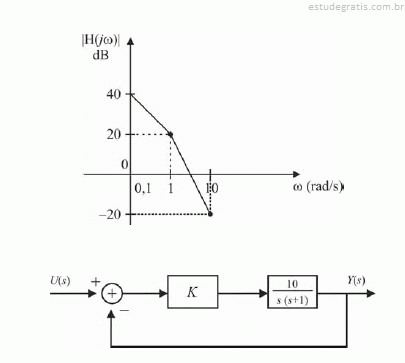

O diagrama de blocos acima representa a modelagem de uma planta controlada por um controlador do tipo proporcional que apresenta como entrada um sinal de erro obtido a partir da diferença entre o sinal de entrada U(s) e a saída Y(s). A partir dessas informações, julgue os itens de 117 a 120.

Na situação em que K = 0,1, o sistema será subamortecido.
