Questões de Engenharia Elétrica do ano 2013

Considerando que a carga mostrada na figura acima seja alimentada por tensão trifásica, equilibrada e simétrica, cujo valor de linha seja igual a 200 V, que o condutor n seja o neutro e os demais sejam condutores de fase, e que todos os valores de impedância estejam em ohms, julgue os itens a seguir.

As componentes de sequência positiva e de sequência negativa das correntes de fase da carga são diferentes de zero, mas a componente de sequência zero dessas correntes é nula.

Considerando que a carga mostrada na figura acima seja alimentada por tensão trifásica, equilibrada e simétrica, cujo valor de linha seja igual a 200 V, que o condutor n seja o neutro e os demais sejam condutores de fase, e que todos os valores de impedância estejam em ohms, julgue os itens a seguir.

A magnitude da corrente de linha exigida pela carga é inferior a 50 A.

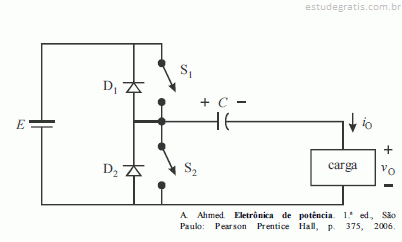

Com base na figura acima, que representa o circuito básico de um inversor com capacitor, que permite a conversão de tensão contínua para alternada, julgue os itens seguintes.

Estando a chave S₁ fechada e S₂ aberta, a tensão na carga será negativa.

Com base na figura acima, que representa o circuito básico de um inversor com capacitor, que permite a conversão de tensão contínua para alternada, julgue os itens seguintes.

Se a carga for puramente resistiva, o capacitor deve ter valor elevado para que a constante de tempo do circuito seja muito maior que o inverso da frequência de chaveamento das chaves S₁ e S₂.

Com base na figura acima, que representa o circuito básico de um inversor com capacitor, que permite a conversão de tensão contínua para alternada, julgue os itens seguintes.

As chaves S₁ e S₂ podem ser implementadas eletronicamente por meio de tiristores.
