#Questão 415135 - Engenharia Elétrica, Circuitos, VUNESP, 2013, Departamento de Ciência e Tecnologia Aeroespacial - DCTA - SP, Técnico

Uma fonte monofásica, em corrente alternada, possui tensão eficaz de 200 [V] e está conectada a três cargas distintas: uma carga puramente resistiva, que consome 400 [W]; uma carga puramente indutiva, que consome 600 [VAr]; e uma carga puramente capacitiva, que consome 300 [VAr]. Assinale a alternativa que apresenta corretamente o valor do módulo da corrente eficaz fornecida por essa fonte.

A)

25 [mA]

B)

125 [mA]

C)

250 [mA]

D)

1,25 [A]

E)

2,50 [A]

#Questão 415136 - Engenharia Elétrica, Circuitos, VUNESP, 2013, Departamento de Ciência e Tecnologia Aeroespacial - DCTA - SP, Técnico

O circuito de alimentação de uma carga monofásica é composto por dois condutores distintos que possuem comprimentos totais de 80 [m] e 20 [m]. O primeiro trecho desse circuito é composto por condutores que possuem 0,2 [Ω/km], e o segundo trecho é composto por condutores que possuem 0,4 [Ω/km]. Nesse contexto, supondo que a carga monofásica seja alimentada com 50 [A], assinale a alternativa que apresenta corretamente a queda de tensão nesse circuito, nas condições apresentadas.

A)

1,2 [V]

B)

0,6 [V]

C)

0,3 [V]

D)

0,2 [V]

E)

0,1 [V]

#Questão 415138 - Engenharia Elétrica, Circuitos, VUNESP, 2013, Departamento de Ciência e Tecnologia Aeroespacial - DCTA - SP, Técnico

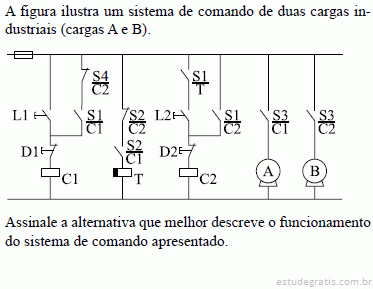

#Questão 415140 - Engenharia Elétrica, Circuitos, VUNESP, 2013, Departamento de Ciência e Tecnologia Aeroespacial - DCTA - SP, Técnico

A)

Com o sistema ligado, ao pressionar D1, a bobina do contator C1, a bobina do temporizador e a carga A são energizadas. Após a contagem de tempo do temporizador, a carga B pode ser energizada por meio do pressionamento do botão D2, que energiza a bobina do contator C2 e desenergiza a bobina do contator C1, desligando a carga A.

B)

Com o sistema ligado, ao pressionar D2, a bobina do contator C2, a bobina do temporizador e a carga B são energizadas. Após a contagem de tempo do temporizador, a carga B pode ser energizada por meio do pressionamento do botão D1, que energiza a bobina do contator C2 e desenergiza a bobina do contator C1, desligando a carga A.

C)

Com o sistema desligado, ao pressionar L1, a bobina do contator C1, a bobina do temporizador e a carga A são energizadas. Após a contagem de tempo do temporizador, a carga B pode ser energizada por meio do pressionamento do botão L2, que energiza a bobina do contator C2 e desenergiza a bobina do contator C1, desligando a carga A.

D)

Com o sistema desligado, ao pressionar L2, a bobina do contator C2, a bobina do temporizador e a carga B são energizadas. Após a contagem de tempo do temporizador, a carga A pode ser energizada por meio do pressionamento do botão L1, que energiza a bobina do contator C1 e desenergiza a bobina do contator C2, desligando a carga A.

E)

Com o sistema em repouso, ao pressionar D1 ou D2, a bobina do contator C2, a bobina do temporizador e a carga B são desenergizadas. Após a contagem de tempo do temporizador, a carga A pode ser energizada novamente, por meio do pressionamento do botão L2, que energiza a bobina do contator C1 e desenergiza a bobina do contator C2, desligando a carga B.

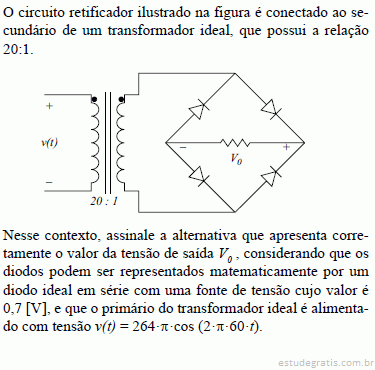

#Questão 415141 - Engenharia Elétrica, Circuitos, VUNESP, 2013, Departamento de Ciência e Tecnologia Aeroespacial - DCTA - SP, Técnico
