Questões de Engenharia Elétrica do ano 2013

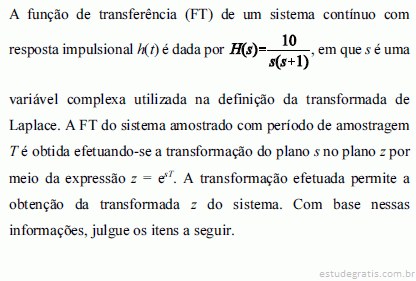

No plano z, há, nesse sistema, um polo simples em z = 1.

Em um prédio, a instalação elétrica tem alimentação trifásica alimentada a partir da rede da concessionária de energia elétrica por circuito com três condutores e um neutro. Nessa instalação, existem alguns motores CA de pequeno porte, que contribuem para reduzir o fator de potência da instalação como um todo. Com base nessas informações, julgue os itens seguintes.

Considere que nessa instalação exista motor utilizado para o acionamento de bombas centrífugas. Nesse caso, esse motor apresentará fator de potência capacitivo, o que contribui para reduzir o fator de potência da instalação.

Em um prédio, a instalação elétrica tem alimentação trifásica alimentada a partir da rede da concessionária de energia elétrica por circuito com três condutores e um neutro. Nessa instalação, existem alguns motores CA de pequeno porte, que contribuem para reduzir o fator de potência da instalação como um todo. Com base nessas informações, julgue os itens seguintes.

Se a instalação tiver fator de potência indutivo, será incorreta a utilização de reator (indutor) para elevar o fator de potência da instalação.

Ao dimensionar os condutores e os dispositivos de proteção de um circuito trifásico que alimenta motor de indução trifásico, o técnico, para a proteção do circuito, optou por fusíveis e relés térmicos. A respeito dessa situação, julgue os próximos itens.

O relé térmico no circuito é eficaz, pois bloqueia elevadas correntes de curto-circuito que fluiriam para os enrolamentos do motor.

Ao dimensionar os condutores e os dispositivos de proteção de um circuito trifásico que alimenta motor de indução trifásico, o técnico, para a proteção do circuito, optou por fusíveis e relés térmicos. A respeito dessa situação, julgue os próximos itens.

No dimensionamento dos condutores do ramal para suprimento do motor, é necessário avaliar se o critério de queda de tensão no ramal é atendido.
