Questões de Engenharia Elétrica do ano 2013

No disjuntor a gás usado em cabine primária, o gás hexafluoreto de enxofre (SF6) é usado

Quando as resistências R₁ e R₂ são colocadas em série, elas possuem resistência equivalente de 9  e quando são colocadas em paralelo, a resistência equivalente cai para 2. O valor, em
, da maior resistência entre R₁ e R₂ está entre os números

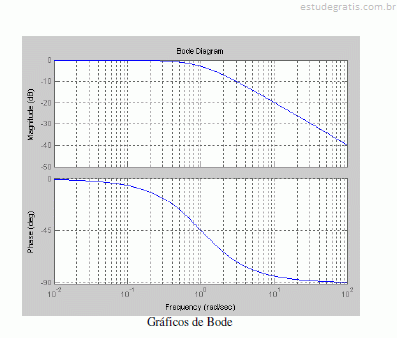

Tendo como referência o gráfico abaixo, julgue os itens que se seguem.

I - A representação por diagrama em blocos é uma prática largamente empregada na análise de sistemas de controle.

II - O Diagrama de Bode é constituído por dois gráficos. Um deles é relacionado à magnitude da função de transferência e é traçado em função da frequência em escala log-log, e o outro é relacionado à fase e também é traçado em função da frequência, porém em escala linear-log.

III - No Diagrama de Bode, a estratégia é permitir traçar diagramas de resposta em frequência em sistemas de ordem elevada, utilizando recursos gráficos.

IV - Utiliza-se esta representação pela facilidade de visualização de todas as partes fundamentais que compõem o sistema sob análise.

O número de itens certos é igual a
