Questões de Engenharia Elétrica do ano 2013

Julgue os itens a seguir, relativos a acionamentos elétricos de motores elétricos de indução. A partida estrela-triângulo de um motor de indução trifásico somente será possível se o motor possuir pelo menos seis terminais acessíveis.

Julgue os itens a seguir, relativos a acionamentos elétricos de motores elétricos de indução.

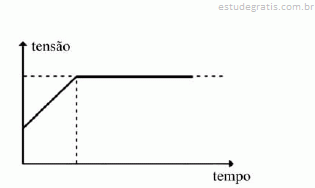

A figura abaixo ilustra o comportamento típico da tensão de partida de um motor de indução acionado por chave compensadora.

Julgue os itens a seguir, relativos a acionamentos elétricos de motores elétricos de indução. A chave compensadora é composta basicamente de um autotransformador com várias derivações (taps), como, por exemplo, 65% e 80% da tensão nominal. Esse tipo de partida é normalmente empregado em motores de potência elevada, para se acionar cargas com alto índice de atrito.

Julgue os itens a seguir, relativos a acionamentos elétricos de motores elétricos de indução.

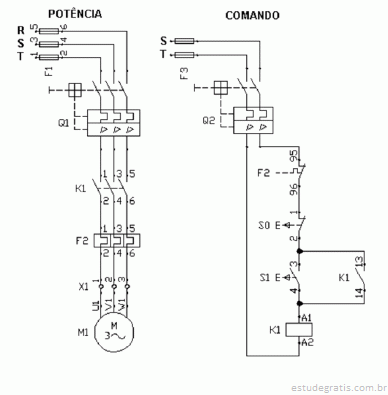

Nas figuras abaixo, que mostram os diagramas de potência e de comando para acionamento de um motor de indução trifásico, os componentes Q1 e Q2 correspondem, respectivamente, a um disjuntor tripolar e a um disjuntor bipolar, e F2 corresponde a um relé térmico.

Com relação a componentes simétricos e à representação de sistemas de potência em pu (por unidade), julgue os próximos itens. Para fins de cálculo de valores pu em um transformador trifásico de dois enrolamentos, a impedância base será maior no lado cujo enrolamento apresente maior tensão.
