Questões de Engenharia Elétrica do ano 2013

A respeito das características e das propriedades dos materiais condutores, isolantes e magnéticos, julgue os itens a seguir.

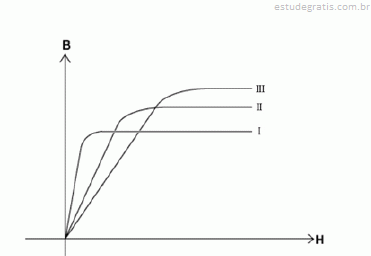

Considerando a figura abaixo, que ilustra a curva de magnetização de três materiais — I, II e III —, na qual B é o fluxo magnético e H, o campo magnético, o material III é aquele que possui a maior permeabilidade magnética.

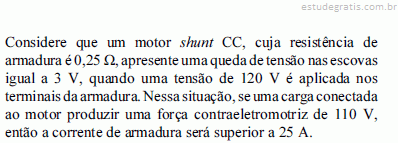

Acerca de máquinas elétricas, julgue os próximos itens.

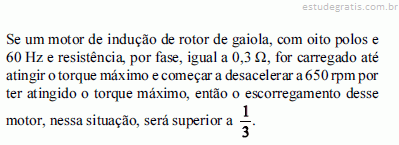

Acerca de máquinas elétricas, julgue os próximos itens.

Acerca de máquinas elétricas, julgue os próximos itens. A reatância da armadura de um motor CC é um efeito da indutância própria do condutor da armadura e independe da amplitude da tensão de armadura.

A respeito de transformadores de corrente (TCs), transformadores de potencial (TPs) e disjuntores, julgue os itens subsequentes.

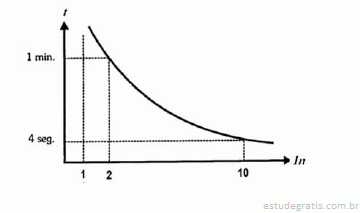

Será considerado de tempo definido um relé que, submetido a ensaio de laboratório para se determinar seu tempo de atuação em função da sobrecorrente (em kA), apresente a curva mostrada abaixo.
