Questões de Engenharia Elétrica do ano 2013

Suponha que, para o dimensionamento de um disjuntor para proteção contra sobrecarga e curto-circuito de um circuito em uma instalação elétrica em baixa tensão, foi determinado que a corrente de curto-circuito no local da instalação do dispositivo é de 4,0 kA. Sabe-se que a corrente de projeto do circuito é de 21,0 A, a capacidade de condução dos condutores do circuito é igual a 30,0 A, a seção transversal dos condutores mede 4,0 mm², e a constante relacionada com o material e isolação dos condutores é igual a 143. Com base nessas informações e na norma técnica pertinente, julgue os itens seguintes.

Um disjuntor cuja corrente nominal seja de 20,0 A é apropriado para proteger o circuito.

Suponha que, para o dimensionamento de um disjuntor para proteção contra sobrecarga e curto-circuito de um circuito em uma instalação elétrica em baixa tensão, foi determinado que a corrente de curto-circuito no local da instalação do dispositivo é de 4,0 kA. Sabe-se que a corrente de projeto do circuito é de 21,0 A, a capacidade de condução dos condutores do circuito é igual a 30,0 A, a seção transversal dos condutores mede 4,0 mm², e a constante relacionada com o material e isolação dos condutores é igual a 143. Com base nessas informações e na norma técnica pertinente, julgue os itens seguintes.

A corrente nominal do disjuntor apropriado para proteção do circuito deverá ser inferior a 30,0 A.

Com relação a sistema de proteção contra descargas atmosféricas (SPDA), julgue os itens a seguir.

Um SPDA propicia a proteção de pessoas e equipamentos elétricos ou eletrônicos contra os efeitos indiretos causados por raios, sempre e quando esses equipamentos estiverem dentro da área coberta pelo SPDA.

Para o dimensionamento dos dispositivos de proteção de um motor de indução trifásico de 3 HP de potência e tensão nominal de 220 V, foi determinado que as correntes a plena carga e de partida são, respectivamente, iguais a 10 A e 65 A, e os fatores multiplicativos para determinação da corrente nominal do fusível e ajuste do relé são, respectivamente, iguais a 0,4 e 1,15. Com base nessas informações, julgue os itens que se seguem.

Para proteger os condutores e o circuito contra correntes de curto-circuito, é adequado se utilizar fusível do tipo diazed.

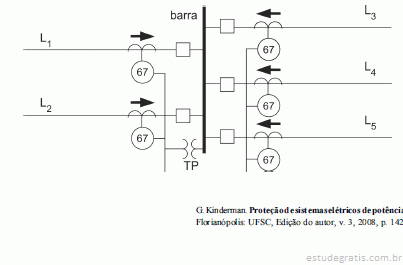

Considere o esquema de proteção de barra na figura acima, referente a um trecho de sistema elétrico de potência em anel. Com base no esquema de ligação da barra e nos relés utilizados, julgue os itens subsecutivos.

O esquema apresentado visa proteger a barra utilizando-se do sistema de comparação direcional, que é implementado por meio de relés direcionais de sobrecorrente.
