Questões de Engenharia Elétrica do ano 2013

Considere que um transformador monofásico ideal de dois enrolamentos seja utilizado para alimentar, no secundário, uma carga que absorva 550 VA. Considere, ainda, que as tensões nominais no primário e no secundário sejam iguais a 50 V e 100 V, respectivamente, e que a carga esteja operando com tensão eficaz igual a 110 V. Com base nessas informações, julgue os itens a seguir. A corrente necessária, no primário do transformador, para atender à carga deve ser o dobro da corrente necessária no secundário, requisito que não seria alterado ainda que a carga fosse atendida na tensão nominal do enrolamento secundário.

Julgue os itens que se seguem, acerca de máquinas elétricas. Se a corrente, no enrolamento de armadura, em um motor CC com excitação série for diferente de zero, deverá haver fluxo magnético no entreferro do motor para que este funcione.

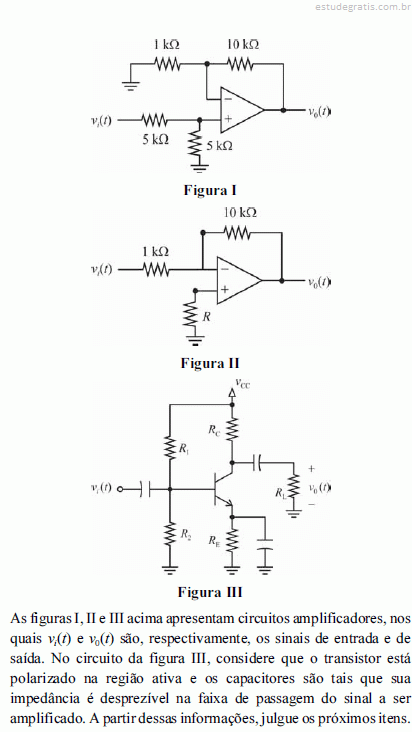

Considerando o diagrama e as informações a ele referentes, julgue os próximos itens.

No circuito da figura III, como o transistor está operando na região ativa, ambas as junções base-emissor e coletor-base estão polarizadas diretamente.

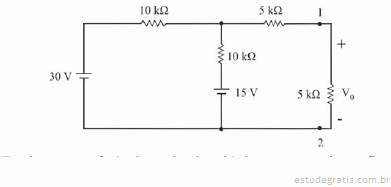

Tendo como referência o circuito elétrico apresentado na figura acima, julgue os itens a seguir.
