Questões de Engenharia Elétrica do ano 2013

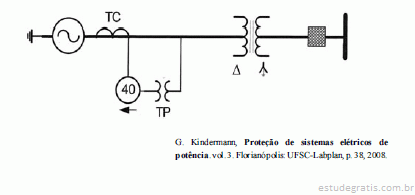

Com base na figura acima, que ilustra o diagrama unifilar de um sistema elétrico de potência, julgue os itens seguintes.

O transformador de corrente (TC) e o transformador de potencial (TP) não estão ajustados e conectados para realizar a redução dos níveis de sinal que alimenta medidores de energia elétrica.

Duas cargas em estrela estão ligadas em paralelo a uma rede elétrica trifásica. O centro estrela de uma das cargas está ligado ao neutro da rede, enquanto o centro estrela da outra carga está inacessível para conexões.

Com base nessa situação, julgue os itens subsecutivos.

Independentemente de o centro estrela da carga estar inacessível, a carga, nessas condições, será considerada equilibrada se as impedâncias equivalentes em cada uma de suas fases forem iguais.

Duas cargas em estrela estão ligadas em paralelo a uma rede elétrica trifásica. O centro estrela de uma das cargas está ligado ao neutro da rede, enquanto o centro estrela da outra carga está inacessível para conexões.

Com base nessa situação, julgue os itens subsecutivos.

Se a carga cujo centro estrela está conectado à rede elétrica trifásica estiver equilibrada, possíveis correntes de desequilíbrio desta carga poderão fluir pelo neutro.

Considerando que, no ponto da rede elétrica mencionado acima, tenha ocorrido um curto-circuito monofásico, julgue os próximos itens.

Caso a resistência de falta seja igual a 0,05 pu, a tensão, no referido local, será nula durante a falta.

Considerando que, no ponto da rede elétrica mencionado acima, tenha ocorrido um curto-circuito monofásico, julgue os próximos itens.

Se a resistência de falta for nula, o curto-circuito produzirá corrente de falta cuja magnitude é 20% superior à magnitude de corrente de uma falta trifásica.
