O sistema elétrico de potência representado acima opera em regime permanente com tensão nominal em todas as barras. Todos os dados em pu indicados no diagrama unifilar foram obtidos a partir de uma base de potência de 100 MVA e de tensão no gerador G1 de 10 kV. Para efeito de análise e de cálculos, somente reatâncias devem ser consideradas. Os dados de cada reatância são fornecidos abaixo do símbolo de cada equipamento. No transformador, todas as reatâncias de sequência são iguais, assim como na linha de transmissão (LT) e no gerador equivalente. No gerador G1, a reatância de sequência positiva é igual à de sequência negativa. Com base nessas informações, julgue os itens subsequentes.

Se ocorrer uma falta trifásica na barra 2, sem resistência de falta, a magnitude da corrente de falta em pu nessa barra será inferior à corrente de falta trifásica na barra 3, também sem resistência de falta.

O sistema elétrico de potência representado acima opera em regime permanente com tensão nominal em todas as barras. Todos os dados em pu indicados no diagrama unifilar foram obtidos a partir de uma base de potência de 100 MVA e de tensão no gerador G1 de 10 kV. Para efeito de análise e de cálculos, somente reatâncias devem ser consideradas. Os dados de cada reatância são fornecidos abaixo do símbolo de cada equipamento. No transformador, todas as reatâncias de sequência são iguais, assim como na linha de transmissão (LT) e no gerador equivalente. No gerador G1, a reatância de sequência positiva é igual à de sequência negativa. Com base nessas informações, julgue os itens subsequentes.

A reatância da LT, em ohms, é igual a 5.

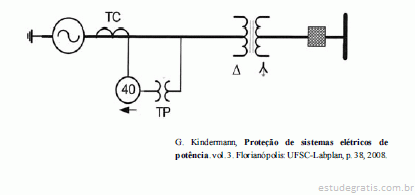

Com base na figura acima, que ilustra o diagrama unifilar de um sistema elétrico de potência, julgue os itens seguintes.

O transformador de potência apresenta dois enrolamentos e é utilizado para atender uma rede trifásica.

Com base na figura acima, que ilustra o diagrama unifilar de um sistema elétrico de potência, julgue os itens seguintes.

O símbolo com o número 40 indica que o relé foi ajustado para prover proteção contra as sobrecorrentes nas bobinas do estator do gerador.
