Questões de Engenharia Elétrica do ano 2013

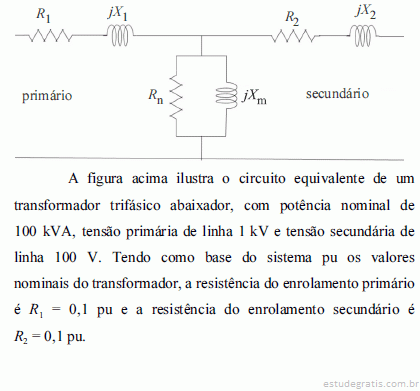

Considerando essas informações, julgue os seguintes itens.

Para realizar-se o cálculo das correntes de curto-circuito, a modelagem do transformador com o emprego de componentes simétricas possibilita que o circuito equivalente seja utilizado tanto para a sequência positiva quanto para a sequência negativa. Já o circuito equivalente de sequência zero do transformador depende de como os enrolamentos primário e secundário estão conectados, se em delta ou em estrela.

Um motor de indução trifásico utilizado em uma aplicação comercial possui potência nominal de 100 kVA e tensão de linha de 1 kV. A corrente de partida desse motor é sete vezes a corrente nominal e permanece nesse valor durante 5 segundos, até o motor atingir o regime permanente.

Com base nessas informações, julgue os itens subsecutivos.

Motores de indução podem ser alimentados por conversores, com vistas à redução da corrente de partida. Conversores CC-CA de onda quadrada, conversores de onda quadrada modificada e conversores de modulação por largura de pulso apresentam, nessa ordem, componentes harmônicas crescentes na forma de onda da tensão gerada.

Um motor de indução trifásico utilizado em uma aplicação comercial possui potência nominal de 100 kVA e tensão de linha de 1 kV. A corrente de partida desse motor é sete vezes a corrente nominal e permanece nesse valor durante 5 segundos, até o motor atingir o regime permanente.

Com base nessas informações, julgue os itens subsecutivos.

Esse motor não poderá ser protegido por um disjuntor termomagnético de 60 A, pois esse tipo de proteção sempre atuará durante a partida do motor, uma vez que a corrente na partida supera a corrente nominal do motor.

Um motor de indução trifásico utilizado em uma aplicação comercial possui potência nominal de 100 kVA e tensão de linha de 1 kV. A corrente de partida desse motor é sete vezes a corrente nominal e permanece nesse valor durante 5 segundos, até o motor atingir o regime permanente.

Com base nessas informações, julgue os itens subsecutivos.

O circuito terminal que alimenta o motor deverá possuir dispositivos que possibilitem as funções de seccionamento, proteção contra correntes de curto-circuito, proteção contra correntes de sobrecarga e comando funcional.

Um motor de indução trifásico utilizado em uma aplicação comercial possui potência nominal de 100 kVA e tensão de linha de 1 kV. A corrente de partida desse motor é sete vezes a corrente nominal e permanece nesse valor durante 5 segundos, até o motor atingir o regime permanente.

Com base nessas informações, julgue os itens subsecutivos.

A proteção do circuito terminal desse motor poderá incluir um relé de falta de fase, que desliga o comando funcional se não for identificada alimentação trifásica adequada. Caso o relé apresente defeito e não desligue o motor em operação, quando uma das fases for ausente, o motor poderá apresentar sobrecarga nos enrolamentos conectados às fases sãs, sendo desligado pelo dispositivo de proteção contra correntes de sobrecarga.
